LED-drivere, strømforsyninger, spoler og forkoblinger

LED-drivere og strømforsyninger sørger for, at LED-moduler, LED-strips og armaturer får den korrekte spænding og strøm. Driveren har derfor afgørende betydning for kompatibilitet, dæmpning, styring og den elektriske installation.

Hos DBS lys finder du LED-drivere til både enkle tænd/sluk-installationer og systemer med analog, digital eller trådløs lysstyring. Sortimentet omfatter blandt andet On/Off-drivere, DALI-drivere, Casambi-drivere, 1-10V- og 0-10V-drivere, fase- og Push-dæmpbare drivere samt 12V- og 24V-strømforsyninger.

Kategorien indeholder også spoler og forkoblinger til kompatible armaturer og lyskilder samt tilbehør til installation, tilslutning og styring af drivere.

Når du vælger en driver, skal udgangsspænding, udgangsstrøm, effekt, dæmpningsmetode og kompatibilitet passe til den tilsluttede LED-løsning. En driver med den rette effekt er ikke nødvendigvis kompatibel, hvis strøm, spænding eller styringsform er forkert.

Hvad er en LED-driver?

En LED-driver tilpasser strømforsyningen til et LED-modul eller en anden kompatibel LED-lyskilde.

Afhængigt af modellen kan driveren blandt andet:

• Levere konstant strøm
• Levere konstant spænding
• Tænde og slukke lyset
• Regulere lysstyrken
• Indgå i et digitalt styringssystem
• Modtage et analogt styresignal
• Indgå i en trådløs lysstyring
• Styre flere kanaler eller farvetemperaturer

Driveren skal vælges ud fra LED-modulets eller armaturets elektriske specifikationer og den ønskede betjeningsform.

Konstantstrøm eller konstantspænding

LED-drivere opdeles overordnet i konstantstrøms- og konstantspændingsdrivere.

Konstantstrømsdriver

En konstantstrømsdriver leverer en fast udgangsstrøm, som typisk angives i milliampere, eksempelvis 350 mA, 500 mA, 700 mA eller 1050 mA.

Denne type bruges blandt andet til:

• Integrerede LED-moduler
• Downlights
• Spots
• Paneler
• Lineære armaturer
• Andre armaturer med specificeret strømstyrke

Den valgte strøm skal passe til LED-modulet. En forkert strøm kan påvirke lysudbytte, effekt, temperatur og komponenternes levetid.

Konstantspændingsdriver

En konstantspændingsdriver leverer en fast spænding, typisk 12V eller 24V.

Denne type bruges blandt andet til:

• LED-strips
• LED-bånd
• Skilte
• Møbelbelysning
• Displaybelysning
• Andre lavvoltssystemer med angivet indgangsspænding

Den samlede belastning må ikke overstige driverens dokumenterede kapacitet.

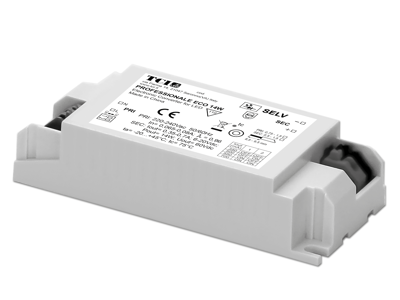

On/Off Driver

En On/Off-driver bruges, når lyset skal tændes og slukkes uden regulering af lysstyrken.

Den kan blandt andet være relevant til:

• Standardarmaturer
• Gange
• Depoter
• Tekniske områder
• Mindre kontorer
• Boligbelysning
• Installationer uden behov for dæmpning

On/Off-drivere er ikke beregnet til dæmpning, medmindre en anden styringsmulighed fremgår af produktets dokumentation.

Ved valg bør du blandt andet kontrollere:

• Konstant strøm eller konstant spænding
• Udgangsstrøm
• Udgangsspænding
• Effektområde
• Mål
• IP-klasse
• Temperaturinterval
• Mulighed for indbygning
• Kompatibilitet med LED-modulet

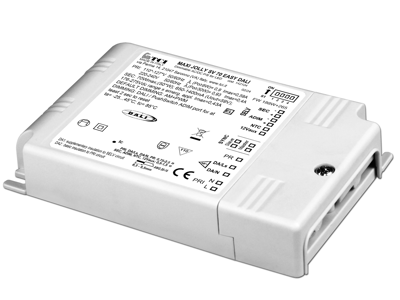

DALI Driver

DALI er et digitalt system til styring af belysning.

En DALI-driver kan afhængigt af model og system give mulighed for:

• Individuel adressering
• Gruppestyring
• Dæmpning
• Lysscenarier
• Sensorintegration
• Dagslysstyring
• Tidsstyring
• Central betjening
• Status- og fejloplysninger på kompatible løsninger

DALI anvendes blandt andet i:

• Kontorer
• Skoler
• Institutioner
• Hospitaler
• Butikker
• Hoteller
• Industri
• Større erhvervsbygninger

Driver, styreenheder, kabling og øvrige DALI-komponenter skal være kompatible med den valgte installation.

Tunable White og styring af flere lyskanaler kræver en driver og et system, som specifikt understøtter funktionen.

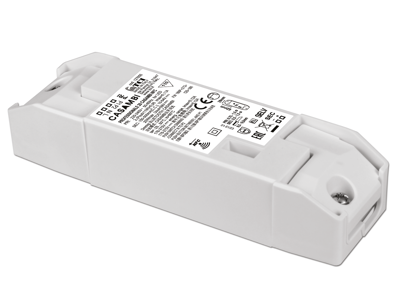

Casambi Driver

Casambi er et trådløst styringssystem, der kommunikerer via Bluetooth Low Energy.

En Casambi-driver eller driver med en kompatibel Casambi-enhed kan blandt andet give mulighed for:

• Trådløs dæmpning
• Gruppestyring
• Lysscenarier
• Tidsplaner
• Sensorintegration
• Betjening via app
• Trådløse tryk
• Netværk mellem kompatible enheder

Casambi kan blandt andet anvendes i:

• Kontorer
• Mødelokaler
• Butikker
• Restauranter
• Hoteller
• Udstillinger
• Boliger
• Renoveringsprojekter

Casambi kan begrænse behovet for særskilt styrekabling, men armaturerne skal fortsat have den nødvendige strømforsyning.

Kontrollér, om Casambi-funktionen er integreret i driveren eller kræver en separat styringskomponent.

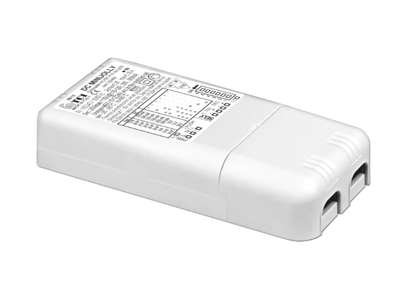

1-10V og 0-10V Driver

1-10V og 0-10V er analoge styringsformer, hvor et lavvoltssignal bruges til at regulere lysniveauet.

De to betegnelser bør ikke betragtes som automatisk identiske. Funktion ved det laveste styresignal, slukning og elektrisk opbygning kan variere mellem systemerne.

En 1-10V- eller 0-10V-driver kan blandt andet bruges i:

• Kontorer
• Mødelokaler
• Undervisningsmiljøer
• Butikker
• Industri
• Tekniske installationer
• Andre fortrådede dæmpningsløsninger

Ved valg bør du kontrollere:

• Om driveren understøtter 1-10V eller 0-10V
• Dæmpningsområdet
• Om lyset kan slukkes via styresignalet
• Behov for separat afbrydelse
• Polaritet
• Antal drivere på regulatoren
• Styreledning
• Kompatibilitet med regulatoren

Det faktiske dæmpningsområde afhænger af den konkrete driver og bør fremgå af produktdokumentationen.

12V og 24V LED Driver

12V- og 24V-drivere er normalt konstantspændingsstrømforsyninger til LED-løsninger med den tilsvarende indgangsspænding.

De kan blandt andet bruges til:

• LED-strips
• LED-bånd
• Skilte
• Displayløsninger
• Møbelbelysning
• Profilbelysning
• Dekorativ belysning

Ved valg bør du kontrollere:

• 12V eller 24V
• DC- eller AC-udgang
• Driverens maksimale effekt
• Den samlede belastning
• Dæmpningsmetode
• Kabellængde
• Spændingsfald
• IP-klasse
• Temperaturinterval
• Indendørs eller udendørs placering

En 12V-lyskilde må ikke tilsluttes en 24V-driver, og en 24V-løsning må ikke forsynes fra en 12V-driver.

Det kan være relevant at vælge en driver med en passende effektreserve, men dimensioneringen skal følge producentens anvisninger og belastningens egenskaber.

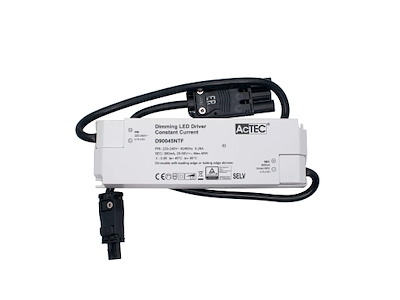

Fase- og Pushdæmp

Fasedæmpbare drivere kan reguleres med en kompatibel faseafsnits- eller fasesnitsdæmper.

Push-dæmp, også kaldet Switch-Dim eller Touch-Dim på visse produkter, giver mulighed for regulering via et kompatibelt fjedertryk.

Afhængigt af systemet kan et kort tryk bruges til at tænde og slukke, mens et længere tryk regulerer lysstyrken.

Ved valg bør du kontrollere:

• Faseafsnit eller fasesnit
• Push-funktion
• Dæmpningsområde
• Minimumsbelastning
• Maksimal belastning
• Antal drivere
• Betjeningstype
• Flimmer ved lavt lysniveau
• Synkronisering mellem flere drivere
• Producentens kompatibilitetsoplysninger

En dæmpbar driver fungerer ikke nødvendigvis med alle lysdæmpere eller tryk.

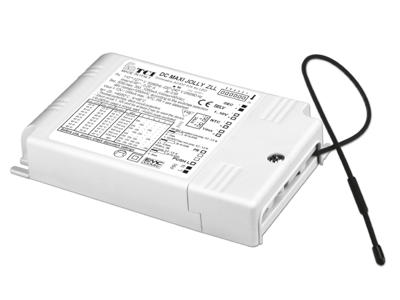

Zigbee og EnOcean

Zigbee og EnOcean bruges til trådløs kommunikation og styring i kompatible belysningssystemer.

Afhængigt af produkt og system kan funktionerne blandt andet omfatte:

• Tænd og sluk
• Dæmpning
• Gruppestyring
• Lysscenarier
• Sensorintegration
• Trådløse tryk
• Gateway eller hub
• Integration med andre bygningsfunktioner

Zigbee anvender normalt et trådløst mesh-netværk mellem kompatible enheder.

EnOcean kan blandt andet bruges sammen med batteriløse eller energiopsamlende tryk og sensorer, afhængigt af systemet.

Produkter med Zigbee eller EnOcean er ikke automatisk kompatible med alle systemer, der anvender samme kommunikationsteknologi. Producent, profil, gateway og understøttede funktioner skal kontrolleres.

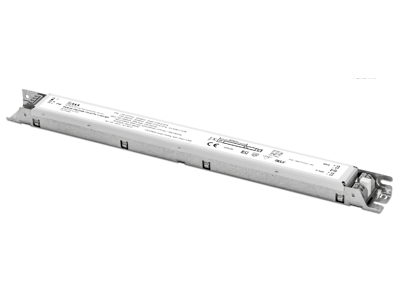

Spoler og Forkoblinger

Spoler og forkoblinger bruges i kompatible armaturer med blandt andet lysstofrør, kompaktlysstofrør og visse udladningslamper.

De har ikke samme funktion som en almindelig LED-driver.

Sortimentet kan blandt andet omfatte:

• Konventionelle forkoblinger
• Elektroniske forkoblinger
• Spoler til lysstofrør
• Forkoblinger til kompatible udladningslamper
• Komponenter til eksisterende armaturer
• Modeller til bestemte lampeeffekter og kredsløb

Ved valg bør du kontrollere:

• Lyskildetype
• Lyskildens effekt
• Antal lyskilder
• Netspænding
• Kredsløbstype
• Tændingsmetode
• Behov for starter
• Effektfaktorkorrektion
• Mål
• Monteringsform
• Producentens koblingsdiagram

En spole eller forkobling må ikke erstattes med en vilkårlig model alene på baggrund af watt.

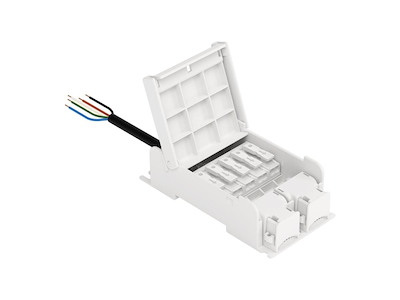

Tilbehør til Drivere

Tilbehør til drivere kan bruges til tilslutning, montering, programmering eller styring af kompatible LED-drivere.

Kategorien kan blandt andet omfatte:

• Ledningssæt
• Stik og terminaler
• Kabelaflastning
• Monteringsbeslag
• Driverbokse
• Dæksler
• Programmeringsværktøj
• Modstande og indstillingskomponenter
• Styremoduler
• Adaptere
• DALI- og trådløse styringskomponenter

Tilbehøret skal passe til både driveren og den konkrete installation.

Kontrollér altid model, varenummer, tilslutning og producentens kompatibilitetsoplysninger.

Vælg driver efter LED-modulet

Driveren skal passe til de elektriske data for det LED-modul eller armatur, den skal forsyne.

Ved en konstantstrømsløsning bør du blandt andet kontrollere:

• Nominel strøm i mA
• LED-modulets spændingsområde
• Driverens udgangsspænding
• Samlet effekt
• Antal LED-moduler
• Serie- eller parallelforbindelse
• Dæmpningsmetode

Ved en konstantspændingsløsning bør du blandt andet kontrollere:

• 12V eller 24V
• AC eller DC
• Samlet belastning i watt
• Kabellængde
• Spændingsfald
• Tilslutning af flere belastninger
• Dæmpningsmetode

Forkert dimensionering kan betyde, at lyset ikke fungerer korrekt, eller at driver og LED-modul belastes uden for deres dokumenterede område.

Effekt og belastning

Driverens effekt angives i watt, men watt alene er ikke nok til at afgøre kompatibiliteten.

Kontrollér også:

• Udgangsstrøm
• Udgangsspænding
• Tilladt spændingsområde
• Minimumsbelastning
• Maksimumsbelastning
• Driverens virkningsgrad
• Startstrøm
• Antal drivere på samme sikring
• Belastning ved dæmpning
• Temperaturforhold

Nogle drivere kan programmeres eller indstilles til forskellige strømstyrker. Den valgte indstilling skal passe til LED-modulet.

DIP-switch og programmerbare drivere

Nogle LED-drivere kan indstilles til forskellige udgangsstrømme ved hjælp af DIP-switch, modstand, NFC eller producentens programmeringsværktøj.

Det kan gøre samme drivermodel anvendelig til flere kompatible LED-moduler.

Ved indstilling bør du kontrollere:

• Tilladte strømtrin
• Tilhørende spændingsområde
• Maksimal effekt
• Producentens indstillingstabel
• LED-modulets nominelle strøm
• Om driveren skal være spændingsfri under indstilling
• Om programmeringen kræver særligt udstyr

En højere strøm kan give mere lys, men kan samtidig øge effekt og temperatur. LED-modulets dokumenterede grænser må ikke overskrides.

Dæmpning og kompatibilitet

Når en LED-driver skal dæmpes, skal følgende dele passe sammen:

• Driver
• LED-modul
• Dæmper eller styringssystem
• Betjening
• Kabler
• Eventuelle sensorer
• Andre drivere i samme gruppe

Det bør blandt andet kontrolleres:

• Dæmpningsprotokol
• Dæmpningsområde
• Minimumsniveau
• Slukfunktion
• Flimmerdata
• Antal enheder
• Kompatibilitetsliste
• Ledningsføring
• Programmering

At både driver og dæmper beskrives som dæmpbare betyder ikke nødvendigvis, at de fungerer korrekt sammen.

Flimmer og lysregulering

Flimmer kan afhænge af driverens konstruktion, dæmpningsmetode, belastning og det valgte lysniveau.

Ved valg bør du kontrollere:

• Dokumenterede flimmerdata
• Dæmpningsområde
• Lysstabilitet ved lavt niveau
• Stroboskopisk effekt
• Kompatibilitet med styringen
• Anvendelse ved kamera eller video
• Krav til arbejdsområdet

En LED-driver er ikke automatisk flimmerfri.

Driverens placering

LED-drivere kan være udviklet til indbygning i armaturer, placering over loft eller montering i en separat kapsling.

Ved placering bør du kontrollere:

• Driverens mål
• Adgang til service
• Ventilation
• Temperatur
• Afstand til isolering
• Kabelaflastning
• IP-klasse
• Støj
• Ledningslængder
• Producentens monteringsanvisning

Driveren må ikke dækkes eller placeres i et miljø, som ligger uden for dens dokumenterede anvendelse.

IP-klasse og anvendelsesmiljø

Driverens IP-klasse beskriver dens beskyttelse mod faste genstande, støv og vand.

Ved valg bør du kontrollere:

• Indendørs eller udendørs placering
• Indbygning i armatur
• Separat kapsling
• Fugt
• Kondens
• Støv
• Temperatur
• Kabelindføringer
• Producentens anvisninger

En driver med lav IP-klasse kan i visse installationer placeres i en egnet separat kapsling, men den samlede løsning skal være korrekt dimensioneret og udført.

En høj IP-klasse betyder ikke automatisk, at driveren tåler kemikalier, salt, meget høje temperaturer eller alle udendørs placeringer.

Temperatur og levetid

Driverens driftstemperatur har betydning for funktion og dokumenteret levetid.

På driveren eller i databladet kan der blandt andet være angivet:

• Omgivelsestemperatur
• Ta-værdi
• Tc-punkt
• Maksimal Tc-temperatur
• Dokumenteret levetid ved bestemte temperaturer
• Beskyttelse mod overtemperatur

Tc-punktet er et målepunkt på driverens kabinet og må ikke overstige den angivne maksimale temperatur under drift.

Der bør ikke anvendes én generel levetid for alle drivere. Levetiden afhænger blandt andet af temperatur, belastning, driftstid, elektriske forhold og komponenternes konstruktion.

Startstrøm

LED-drivere kan trække en kortvarig høj startstrøm, når de tilsluttes netspændingen.

Startstrømmen kan have betydning for:

• Antal drivere på samme sikring
• Valg af automatsikring
• Relæer og kontaktorer
• Sensorer
• Styringskomponenter
• Indkobling af større installationer

Driverens nominelle wattforbrug kan derfor ikke alene bruges til at beregne, hvor mange drivere der kan tilsluttes samme kreds.

Producentens oplysninger om startstrøm og anbefalet antal enheder bør kontrolleres.

SELV og elektrisk beskyttelse

Nogle drivere leverer en SELV-klassificeret udgang, mens andre har en anden elektrisk opbygning.

Det bør blandt andet kontrolleres:

• Isolationsklasse
• SELV-angivelse
• Primær og sekundær side
• Jordforbindelse
• Kabeltype
• Maksimal ledningslængde
• Berøringsbeskyttelse
• Armaturets konstruktion

En lav udgangsspænding er ikke i sig selv dokumentation for, at hele installationen opfylder kravene til SELV.

Udskiftning af en eksisterende driver

Ved udskiftning af en defekt eller udgået driver bør du kontrollere mere end brand og watt.

Sammenlign blandt andet:

• Konstant strøm eller konstant spænding
• Udgangsstrøm
• Udgangsspænding
• Effektområde
• Dæmpningsmetode
• Antal kanaler
• Isolationsklasse
• IP-klasse
• Mål
• Tilslutninger
• Temperaturdata
• Startstrøm
• Monteringsform
• Kompatibilitet med styringen

En erstatningsdriver behøver ikke være identisk med den oprindelige model, men alle relevante elektriske og mekaniske data skal passe til installationen.

Hvilken LED-driver skal du vælge?

Når du vælger LED-driver, strømforsyning, spole eller forkobling, bør du især kontrollere:

• Produkttype
• Konstant strøm eller konstant spænding
• Udgangsstrøm
• Udgangsspænding
• Effektområde
• Minimums- og maksimumsbelastning
• 12V eller 24V
• AC eller DC
• On/Off eller dæmpbar
• DALI
• Casambi
• 1-10V eller 0-10V
• Zigbee eller EnOcean
• Fase- eller Push-dæmpning
• Antal kanaler
• Tunable White, hvis relevant
• Driverens mål
• IP-klasse
• Temperaturdata
• Startstrøm
• SELV og isolationsklasse
• Flimmerdata
• Kompatibilitet med LED-modul og styring
• Mulighed for programmering
• Dokumenterede levetidsdata

Valget skal tage udgangspunkt i både belastningen, betjeningsformen og den samlede elektriske installation.

LED Driver & Spoler hos DBS lys

Hos DBS lys finder du LED-drivere og styringsløsninger til både enkle og mere avancerede belysningsinstallationer.

Sortimentet er opdelt i:

• On/Off Driver
• Casambi Driver
• DALI Driver
• 1-10V / 0-10V Driver
• 12/24V LED Driver
• Spoler og Forkoblinger
• Zigbee/EnOcean
• Fase- & Pushdæmp
• Tilbehør til Drivere

Underkategorierne gør det muligt at finde drivere efter styringsform og anvendelse. Kontrollér altid udgangsstrøm, spænding, effekt, dæmpningsmetode og kompatibilitet, inden driveren vælges.

Elektrisk installation

LED-drivere, strømforsyninger, spoler og forkoblinger skal tilsluttes og monteres efter producentens anvisninger.

Det er særligt vigtigt at kontrollere adskillelse mellem primær og sekundær side, kabelaflastning, jordforbindelse, temperaturforhold og beskyttelse mod berøring.

Arbejde på den faste elektriske installation skal udføres efter gældende regler og af en autoriseret elinstallatørvirksomhed, hvor arbejdet kræver autorisation.
