Fase- og Push-dæmpbare drivere til LED-belysning

Fase- og Push-dæmpbare drivere bruges til regulering af lysstyrken i kompatible LED-armaturer og LED-moduler. De to styringsformer anvender forskellige betjenings- og installationstyper og skal vælges efter både LED-belastningen, driveren og den eksisterende elektriske installation.

Hos DBS lys finder du drivere og styringskomponenter til faseafsnit, fasesnit og Push-dæmpning. Sortimentet kan omfatte konstantstrøms- og konstantspændingsdrivere med forskellige udgangsstrømme, spændingsområder, effekter og dæmpningsfunktioner.

Når du vælger en fase- eller Push-dæmpbar driver, bør du kontrollere dæmpningsmetode, belastningsområde, udgangsstrøm, udgangsspænding, kompatible betjeningsenheder og det dokumenterede dæmpningsområde. At både driver og betjening beskrives som dæmpbare betyder ikke nødvendigvis, at de fungerer korrekt sammen.

Hvad er en dæmpbar LED-driver?

En dæmpbar LED-driver forsyner et kompatibelt LED-modul med den nødvendige strøm eller spænding og gør det samtidig muligt at regulere lysniveauet.

Afhængigt af modellen kan driveren understøtte:

• Faseafsnit
• Fasesnit
• Universaldæmpning
• Push-dæmpning
• Kombinationer af flere styringsformer
• Tænd og sluk
• Regulering af lysstyrken
• Synkronisering mellem flere drivere
• Hukommelse for seneste lysniveau
• Andre producentdefinerede funktioner

Den konkrete styringsform skal fremgå af driverens dokumentation.

Faseafsnit og fasesnit

Fasedæmpning regulerer den vekselspænding, som driveren modtager på indgangssiden.

De to almindelige former er:

• Faseafsnit, også kaldet trailing edge
• Fasesnit, også kaldet leading edge

Betegnelserne bruges ofte sammen med de engelske udtryk phase cut, trailing edge og leading edge.

Driver og lysdæmper skal understøtte samme dæmpningsmetode.

Hvad er faseafsnit?

Ved faseafsnitsdæmpning afbrydes den sidste del af hver vekselstrømsperiode.

Faseafsnit bruges ofte sammen med elektroniske LED-drivere og andre kapacitive belastninger, men kompatibiliteten skal dokumenteres for den konkrete kombination.

Faseafsnit kan blandt andet være relevant til:

• Dæmpbare LED-armaturer
• Downlights
• Spots
• Loftlamper
• Pendler
• Væglamper
• Konstantstrømsdrivere
• Konstantspændingsdrivere
• Boliger
• Restauranter
• Hoteller
• Mindre erhvervsinstallationer

Faseafsnit betyder ikke automatisk, at dæmpningen bliver flimmerfri, lydløs eller stabil ved alle lysniveauer.

Hvad er fasesnit?

Ved fasesnitsdæmpning afbrydes den første del af hver vekselstrømsperiode.

Fasesnit blev traditionelt brugt til blandt andet induktive belastninger og visse transformere, men kan også forekomme på kompatible LED-produkter.

Ved valg bør du kontrollere:

• Om driveren understøtter fasesnit
• Om dæmperen er beregnet til LED
• Minimumsbelastning
• Maksimumsbelastning
• Dæmpningsområde
• Antal tilsluttede drivere
• Startstrøm
• Producentens kompatibilitetsliste

En fasesnitsdæmper bør ikke anvendes til en driver, der kun er dokumenteret til faseafsnit.

Universaldæmpere

En universaldæmper kan registrere eller indstilles til forskellige belastningstyper.

Afhængigt af modellen kan den understøtte:

• Faseafsnit
• Fasesnit
• Automatisk belastningsregistrering
• Manuel valg af dæmpningsmetode
• Indstilling af minimumsniveau
• Indstilling af maksimumsniveau
• Booster eller kompensationsmodul
• Flere betjeningssteder

Betegnelsen universaldæmper betyder ikke, at dæmperen er kompatibel med alle LED-drivere og armaturer.

Driverens eller armaturets kompatibilitetsoplysninger bør kontrolleres.

Hvad er Push-dæmpning?

Push-dæmpning er en fortrådet styringsform, hvor en kompatibel driver betjenes med et fjedertryk.

Funktionen kan også være betegnet som:

• Push Dim
• Touch Dim
• Switch-Dim
• Push to Dim
• Korridorfunktion på udvalgte systemer

Betegnelserne kan dække forskellige funktioner og koblinger. Producentens diagram skal derfor altid følges.

Push-dæmpning kræver normalt en driver med en særlig Push-indgang. Funktionen kan ikke tilføjes til en almindelig On/Off-driver alene ved at montere et fjedertryk.

Betjening med fjedertryk

Et Push-system betjenes normalt med et momentant tryk, der vender tilbage, når det slippes.

Afhængigt af driveren kan betjeningen være:

• Kort tryk til tænd og sluk
• Langt tryk til dæmpning
• Skiftende dæmpningsretning
• Hukommelse for seneste lysniveau
• Synkronisering af flere drivere
• Nulstilling efter en bestemt tryksekvens

Funktionerne varierer mellem drivere.

En almindelig vippeafbryder med fast tændt eller slukket position er normalt ikke det samme som et fjedertryk.

Push-dæmpning med flere tryk

Nogle Push-drivere kan betjenes fra flere fjedertryk, der er forbundet til samme styreindgang.

Det kan blandt andet gøre det muligt at regulere lyset fra:

• Begge ender af en gang
• Flere døre
• Forskellige sider af et mødelokale
• Flere betjeningssteder i et rum

Ved installation bør du kontrollere:

• Tilladt antal tryk
• Koblingsdiagram
• Kabellængde
• Indgangens spænding
• Fælles fase
• Eventuelle krav til impulstid
• Risiko for induceret spænding
• Producentens anvisninger

Push-indgangen må ikke tilsluttes efter en vilkårlig kobling.

Fase- eller Push-dæmpning?

Valget afhænger blandt andet af den eksisterende installation og den ønskede betjening.

Fasedæmpning kan være relevant, når:

• Der ønskes regulering med en traditionel vægdæmper
• Der ikke er separat styreledning
• Driver og dæmper er dokumenteret kompatible
• Installationen har et begrænset antal armaturer
• Der ønskes enkel manuel betjening

Push-dæmpning kan være relevant, når:

• Driveren har en dedikeret Push-indgang
• Der kan føres den nødvendige styreledning
• Der ønskes betjening med fjedertryk
• Flere betjeningssteder skal kunne anvendes
• Flere kompatible drivere skal reguleres samlet

De to løsninger kan ikke nødvendigvis udskiftes uden ændringer i driver, betjening eller ledningsføring.

Hvor bruges fase- og Push-dæmp?

Fase- og Push-dæmpbare drivere kan blandt andet anvendes i:

• Boliger
• Kontorer
• Mødelokaler
• Restauranter
• Hoteller
• Butikker
• Receptioner
• Undervisningsrum
• Fællesarealer
• Downlights
• Spots
• Pendler
• Loftlamper
• Lineære armaturer
• Dekorative installationer

Driveren skal passe til både LED-modulet og den ønskede dæmpningsmetode.

Konstantstrøm eller konstantspænding

Fase- og Push-dæmpbare drivere kan være udført som konstantstrøms- eller konstantspændingsdrivere.

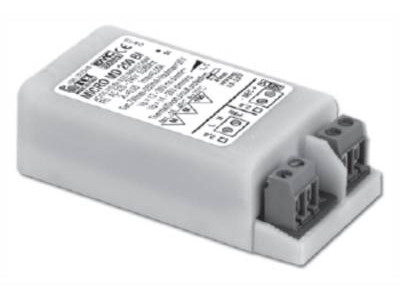

Konstantstrømsdriver

En konstantstrømsdriver leverer en bestemt udgangsstrøm, som normalt angives i milliampere.

Det kan eksempelvis være:

• 250 mA
• 350 mA
• 500 mA
• 700 mA
• 1050 mA

Konstantstrømsdrivere anvendes blandt andet til:

• Integrerede LED-moduler
• Downlights
• Spots
• LED-paneler
• Lineære armaturer
• Andre armaturer med specificeret strømstyrke

Udgangsstrømmen og driverens spændingsområde skal passe til LED-modulet.

Konstantspændingsdriver

En konstantspændingsdriver leverer en fast spænding, typisk 12V eller 24V.

Den kan blandt andet anvendes til:

• LED-strips
• LED-bånd
• Profilbelysning
• Møbelbelysning
• Skilte
• Dekorative lysløsninger

Driverens spænding og samlede kapacitet skal passe til belastningen.

Udgangsstrøm og spænding

Ved en konstantstrømsdriver skal LED-modulets nominelle strøm passe til driverens udgangsstrøm.

LED-modulets samlede fremspænding skal samtidig ligge inden for driverens dokumenterede spændingsområde.

Ved en konstantspændingsdriver skal den nominelle udgangsspænding passe direkte til belastningen, eksempelvis 12V DC eller 24V DC.

Dæmpningsfunktionen ændrer ikke kravene til korrekt elektrisk dimensionering.

Effekt og belastningsområde

Driverens effekt angives i watt, men watt alene afgør ikke kompatibiliteten.

Kontrollér også:

• Konstant strøm eller konstant spænding
• Udgangsstrøm
• Udgangsspænding
• Minimumsbelastning
• Maksimumsbelastning
• Antal LED-moduler
• Driverens virkningsgrad
• Belastning ved dæmpning
• Temperaturforhold
• Startstrøm

Belastningen skal ligge inden for driverens dokumenterede område.

Minimumsbelastning

Fasedæmpere og dæmpbare drivere kan have en minimumsbelastning.

Hvis belastningen er for lav, kan det blandt andet medføre:

• Manglende opstart
• Flimmer
• Ustabil dæmpning
• Begrænset dæmpningsområde
• Efterglød
• At lyset ikke slukker helt
• Støj fra dæmper eller driver

Ved LED-installationer kan den faktiske minimumsbelastning være anderledes end dæmperens angivelse for gløde- eller halogenlys.

Producentens LED-data bør derfor anvendes.

Maksimal belastning

Dæmperens maksimale belastning afhænger af belastningstypen.

En vægdæmper kan eksempelvis have forskellige maksimumsværdier for:

• Glødelamper
• Halogen
• Elektroniske transformere
• LED-drivere
• LED-pærer

Den nominelle LED-watt kan ikke nødvendigvis sammenlignes direkte med den angivne kapacitet til traditionelle lyskilder.

Kontrollér dæmperens maksimale LED-belastning og producentens anbefalede antal drivere.

Antal drivere på samme dæmper

Hvor mange drivere der kan tilsluttes samme fasedæmper, afhænger ikke kun af den samlede watt.

Det påvirkes blandt andet af:

• Driverens startstrøm
• Dæmperens belastningsgrænse
• Faseafsnit eller fasesnit
• Minimumsbelastning
• Dæmperens elektronik
• Driverens indgangskonstruktion
• Antal parallelle enheder
• Producentens kompatibilitetstest

Flere små drivere kan belaste dæmperen anderledes end én driver med samme samlede watt.

Startstrøm

LED-drivere kan trække en kortvarig høj strøm, når netspændingen tilsluttes.

Startstrømmen kan have betydning for:

• Antal drivere på dæmperen
• Automatsikringer
• Relæer
• Kontaktorer
• Trykmoduler
• Andre koblingskomponenter

Driverens nominelle effekt kan derfor ikke alene bruges til at fastlægge, hvor mange enheder der kan tilsluttes.

Dæmpningsområde

Det dokumenterede dæmpningsområde varierer mellem drivere og dæmpere.

En løsning kan eksempelvis være angivet til:

• 10-100 %
• 5-100 %
• 1-100 %
• Et andet dokumenteret område
• Dim-to-off på udvalgte modeller

Det faktiske minimumsniveau afhænger blandt andet af:

• Driver
• LED-modul
• Belastning
• Dæmper
• Dæmpningsmetode
• Antal drivere
• Installation

At en driver er dæmpbar betyder ikke nødvendigvis, at den kan dæmpes helt ned til nul.

Indstilling af minimumsniveau

Nogle fasedæmpere gør det muligt at indstille et minimumsniveau.

Det kan bruges til at undgå et område, hvor lyset:

• Flimrer
• Slukker uventet
• Ikke kan starte
• Ændrer lysstyrke ujævnt
• Giver lyd
• Bliver ustabilt

Minimumsniveauet bør indstilles efter den konkrete kombination af driver, LED-modul og dæmper.

En højere minimumsindstilling kan forbedre stabiliteten, men reducerer samtidig det anvendelige dæmpningsområde.

Dim-to-off og efterglød

Nogle drivere og dæmpere kan regulere helt til slukning, mens andre kræver en separat afbrydelse.

Efterglød kan opstå, hvis en lille strøm fortsat løber gennem kredsløbet.

Det kan blandt andet skyldes:

• Dæmperens elektronik
• Orienteringslys i afbryderen
• Induceret spænding
• Lange parallelle kabler
• En meget følsom driver
• Forkert belastning
• Manglende kompatibilitet

En kompatibel kompensator eller bypass kan være relevant på udvalgte løsninger, men skal anvendes efter producentens anvisninger.

Flimmer

Flimmer afhænger blandt andet af driver, dæmper, LED-modul, belastning og det valgte lysniveau.

Ved valg bør du kontrollere:

• Dokumenterede flimmerdata
• Dæmperens kompatibilitet
• Lysstabilitet ved minimum
• Stroboskopisk effekt
• Opstart ved lavt niveau
• Antal drivere
• Anvendelse ved kamera eller video

Faseafsnit eller Push-dæmpning betyder ikke automatisk, at lyset er flimmerfrit.

Støj

Nogle kombinationer af dæmper, driver og LED-modul kan give hørbar summen eller anden elektrisk lyd.

Støjen kan blandt andet komme fra:

• Vægdæmperen
• Driveren
• LED-modulet
• Armaturets konstruktion
• Magnetiske komponenter
• Belastning ved bestemte dæmpningsniveauer
• Manglende kompatibilitet

Faseafsnit kan i nogle installationer give mindre støj end fasesnit, men det kan ikke garanteres generelt.

Den konkrete kombination bør testes eller vælges efter producentens kompatibilitetsoplysninger.

Dæmperkompatibilitet

En fase­dæmpbar driver fungerer ikke nødvendigvis med alle LED-dæmpere.

Kontrollér blandt andet:

• Faseafsnit eller fasesnit
• Universaldæmper
• Minimumsbelastning
• Maksimal LED-belastning
• Antal drivere
• Dæmpningsområde
• Minimumsindstilling
• Producentens kompatibilitetsliste
• Eventuelt behov for bypass
• Betjening med flere tryk

Hvis driverproducenten har offentliggjort en dæmperliste, bør den anvendes som udgangspunkt.

Programmerbare drivere

Nogle fase- og Push-dæmpbare drivere kan indstilles til forskellige udgangsstrømme.

Det kan eksempelvis ske med:

• DIP-switch
• Modstand
• NFC
• Producentens programmeringsværktøj
• En særlig indstillingskomponent

Ved programmering bør du kontrollere:

• Tilladte strømtrin
• Spændingsområde
• Maksimal effekt
• LED-modulets nominelle strøm
• Producentens indstillingstabel
• Om indstillingen påvirker dæmpningsområdet

En højere strøm kan øge lysudbytte, effekt og temperatur.

Synkronisering ved Push-dæmpning

Hvis flere Push-drivere betjenes fra samme tryk, kan de over tid komme til at stå på forskellige lysniveauer, afhængigt af systemets konstruktion og betjeningen.

Nogle drivere har en synkroniserings- eller nulstillingsfunktion.

Det bør kontrolleres:

• Hvor mange drivere der må forbindes til samme tryk
• Om driverne skal være samme model
• Hvordan synkronisering udføres
• Maksimal kabellængde
• Om netspændingen skal være fælles
• Hvordan systemet reagerer efter strømsvigt

Producentens anvisninger bør følges ved sammenkobling af flere drivere.

Hukommelsesfunktion

Nogle Push- og fasedæmpbare drivere husker det senest anvendte lysniveau efter slukning.

Andre starter på:

• Fuld styrke
• Et fast programmeret niveau
• Det laveste niveau
• Et systemdefineret niveau
• Seneste indstilling

Hukommelsesfunktionen bør kontrolleres, hvis et bestemt opstartsniveau er vigtigt for installationen.

Korridorfunktion

Nogle Push-kompatible drivere kan have en korridor- eller step-dim-funktion.

Den kan afhængigt af modellen bruges til:

• Automatisk skift mellem to lysniveauer
• Grundlys
• Bevægelsesaktiveret fuldt lys
• Tidsforsinket dæmpning
• Slukning efter en periode
• Trappe- og gangbelysning

Korridorfunktionen kræver korrekt kobling og kan være anderledes end almindelig manuel Push-dæmpning.

Funktionen skal fremgå af driverens dokumentation.

Driverens placering

Driveren kan være beregnet til:

• Indbygning i et armatur
• Placering over et nedhængt loft
• Montering i en separat kapsling
• Fastgørelse på en egnet overflade
• Placering i et teknisk område

Ved placering bør du kontrollere:

• Driverens mål
• Ventilation
• Temperatur
• Afstand til isolering
• IP-klasse
• Kabelaflastning
• Adgang til service
• Ledningslængder
• Producentens monteringsanvisning

Driveren må ikke placeres eller tildækkes uden for dens dokumenterede anvendelse.

IP-klasse

IP-klassen beskriver driverens beskyttelse mod faste genstande, støv og vand.

Ved valg bør du kontrollere:

• Indendørs eller udendørs placering
• Fugt
• Kondens
• Støv
• Placering i armatur
• Separat kapsling
• Kabelindføringer
• Temperatur
• Producentens anvisninger

En høj IP-klasse dokumenterer ikke automatisk modstandsdygtighed over for salt, kemikalier, højtryksrensning eller alle udendørs miljøer.

Temperatur og Tc-punkt

Driverens temperatur har betydning for funktion og dokumenteret levetid.

På driveren eller i databladet kan der blandt andet være angivet:

• Ta-værdi
• Tc-punkt
• Maksimal Tc-temperatur
• Minimumstemperatur
• Maksimumstemperatur
• Levetid ved bestemte temperaturer

Tc-punktet er et målepunkt på driverens kabinet. Temperaturen ved dette punkt må ikke overstige den angivne maksimale værdi under drift.

SELV og isolationsklasse

Nogle drivere har en SELV-klassificeret udgang, mens andre har en anden elektrisk konstruktion.

Ved valg bør du kontrollere:

• Isolationsklasse
• SELV-angivelse
• Primær og sekundær side
• Jordforbindelse
• Berøringsbeskyttelse
• Udgangsspænding
• Maksimal ledningslængde
• Armaturets konstruktion

En lav udgangsspænding er ikke i sig selv dokumentation for, at hele installationen opfylder kravene til SELV.

Udskiftning af en eksisterende driver

Ved udskiftning af en fase- eller Push-dæmpbar driver skal både elektriske data og dæmpningsfunktioner sammenlignes.

Kontrollér blandt andet:

• Faseafsnit eller fasesnit
• Push-dæmpning
• Konstant strøm eller konstant spænding
• Udgangsstrøm
• Udgangsspænding
• Effektområde
• Minimumsbelastning
• Dæmpningsområde
• Dim-to-off
• Driverens mål
• Terminaler
• IP-klasse
• Temperaturdata
• Startstrøm
• SELV og isolationsklasse
• Kompatibilitet med eksisterende dæmper eller tryk

En elektrisk kompatibel driver kan stadig være uegnet, hvis den ikke understøtter den eksisterende betjening.

Hvilken fase- eller Push-dæmpbar driver skal du vælge?

Når du vælger driver eller dæmpningsløsning, bør du især kontrollere:

• Faseafsnit
• Fasesnit
• Universaldæmpning
• Push-dæmpning
• Fjedertryk
• Konstant strøm eller konstant spænding
• Udgangsstrøm
• Udgangsspænding
• Effektområde
• Minimums- og maksimumsbelastning
• Dæmpningsområde
• Minimumsniveau
• Dim-to-off
• Antal drivere
• Startstrøm
• Dæmperkompatibilitet
• Synkronisering
• Hukommelsesfunktion
• Korridorfunktion
• Driverens mål
• IP-klasse
• Temperaturdata
• Tc-værdi
• SELV og isolationsklasse
• Flimmerdata
• Kompatibilitet med LED-modulet

Valget skal tage udgangspunkt i både LED-belastningen, betjeningsformen og den eksisterende installation.

Fase- & Pushdæmp hos DBS lys

Hos DBS lys finder du fase- og Push-dæmpbare drivere samt udvalgte styringskomponenter til kompatible LED-armaturer og LED-moduler.

Udvalget kan omfatte drivere til faseafsnit, fasesnit, universaldæmpning og Push-dæmpning med forskellige strømstyrker, spændingsområder, effekter og dæmpningsområder.

Kontrollér altid dæmpningsmetode, belastningsområde, udgangsdata og kompatibilitet med den valgte dæmper eller det valgte fjedertryk, inden produktet vælges.

Elektrisk installation

Fase- og Push-dæmpbare drivere skal monteres og tilsluttes efter producentens anvisninger.

Det er særligt vigtigt at kontrollere:

• Primær og sekundær tilslutning
• Dæmpningsmetode
• Push-indgang
• Fjedertryk
• Minimums- og maksimumsbelastning
• Driverens startstrøm
• Kabelaflastning
• Jordforbindelse
• Berøringsbeskyttelse
• Temperaturforhold
• LED-belastning
• Driverens placering

Arbejde på den faste elektriske installation skal udføres efter gældende regler og af en autoriseret elinstallatørvirksomhed, hvor arbejdet kræver autorisation.
