On/Off-drivere til LED-armaturer og LED-moduler

En On/Off-driver bruges til LED-belysning, der skal tændes og slukkes uden dæmpning eller avanceret lysstyring. Driveren tilpasser strømforsyningen til det tilsluttede LED-modul eller armatur og skal derfor vælges ud fra belastningens elektriske specifikationer.

Hos DBS lys finder du On/Off-drivere til forskellige LED-armaturer, LED-moduler og belysningsinstallationer. Sortimentet kan omfatte både konstantstrøms- og konstantspændingsdrivere med forskellige udgangsstrømme, spændingsområder, effekter, mål og kapslingsklasser.

Når du vælger en On/Off-driver, skal du kontrollere mere end watt. Udgangsstrøm, udgangsspænding, belastningsområde, driverens mål og de elektriske tilslutninger skal passe til den konkrete LED-løsning.

Hvad er en On/Off-driver?

En On/Off-driver er en LED-driver uden integreret dæmpningsfunktion. Lyset betjenes normalt via en traditionel afbryder, et relæ, en sensor eller en anden enhed, der tænder og afbryder strømforsyningen.

Driveren kan blandt andet have til opgave at:

• Omdanne netspændingen til en passende udgangsspænding
• Levere den korrekte strøm til LED-modulet
• Begrænse belastningen til det dokumenterede driftsområde
• Beskytte mod udvalgte elektriske fejltilstande
• Forsyne ét eller flere kompatible LED-moduler
• Sikre korrekt elektrisk drift inden for produktets specifikationer

Den konkrete funktion og beskyttelse afhænger af den enkelte driver.

On/Off betyder uden dæmpning

En On/Off-driver er beregnet til installationer, hvor lyset kun skal være tændt eller slukket.

Den understøtter normalt ikke:

• DALI
• Casambi
• 1-10V
• 0-10V
• Fasedæmpning
• Push-dæmpning
• Tunable White
• Zigbee
• EnOcean

Driveren bør ikke tilsluttes en lysdæmper, medmindre producentens dokumentation specifikt angiver, at det er muligt.

Har installationen behov for regulering af lysniveauet, skal der vælges en driver med den relevante dæmpnings- eller styringsmetode.

Hvor bruges On/Off-drivere?

On/Off-drivere kan blandt andet anvendes i:

• Loftarmaturer
• Væglamper
• Downlights
• Spots
• LED-paneler
• Lineære armaturer
• Industriarmaturer
• Gangbelysning
• Depotrum
• Tekniske områder
• Kontorer
• Butikker
• Institutioner
• Boliger

Driveren skal være elektrisk og mekanisk kompatibel med det konkrete armatur eller LED-modul.

Konstantstrøm eller konstantspænding

On/Off-drivere kan være udviklet som konstantstrøms- eller konstantspændingsdrivere.

Det er vigtigt at vælge den korrekte type.

Konstantstrømsdriver

En konstantstrømsdriver leverer en fast strøm, der typisk angives i milliampere.

Det kan eksempelvis være:

• 250 mA
• 350 mA
• 500 mA
• 700 mA
• 1050 mA

Konstantstrømsdrivere bruges ofte til integrerede LED-moduler i armaturer, downlights, spots og paneler.

Den valgte udgangsstrøm skal passe til LED-modulets nominelle strøm.

Konstantspændingsdriver

En konstantspændingsdriver leverer en fast spænding, typisk 12V eller 24V.

Denne type bruges blandt andet til:

• LED-strips
• LED-bånd
• Skilte
• Møbelbelysning
• Profilbelysning
• Andre LED-produkter med angivet indgangsspænding

En 12V-belastning må ikke tilsluttes en 24V-driver, og en 24V-belastning må ikke forsynes fra en 12V-driver.

Udgangsstrøm

Ved en konstantstrømsdriver skal udgangsstrømmen passe til LED-modulet.

En for høj strøm kan blandt andet medføre:

• Højere effekt
• Øget varmeudvikling
• Ændret lysudbytte
• Belastning uden for LED-modulets specifikationer

En for lav strøm kan give et lavere lysudbytte end forventet.

Kontrollér derfor altid LED-modulets angivne strøm og driverens indstilling.

Udgangsspænding

Driverens udgangsspænding skal dække det spændingsområde, som LED-belastningen kræver under drift.

Ved en konstantstrømsdriver angives der ofte et spændingsinterval, eksempelvis et minimum og maksimum i volt.

LED-modulets samlede fremspænding skal ligge inden for dette område.

Ved en konstantspændingsdriver skal den nominelle spænding passe direkte til belastningen, eksempelvis 12V DC eller 24V DC.

Effekt og belastningsområde

Driverens effekt angives i watt, men watt alene er ikke tilstrækkeligt til at afgøre kompatibiliteten.

Kontrollér blandt andet:

• Driverens maksimale effekt
• Eventuel minimumsbelastning
• Udgangsstrøm
• Udgangsspænding
• LED-modulets effekt
• Antal tilsluttede LED-moduler
• Driverens virkningsgrad
• Temperaturforhold

Den samlede belastning må ikke overstige driverens dokumenterede kapacitet.

På nogle modeller skal belastningen også ligge over en angivet minimumsværdi.

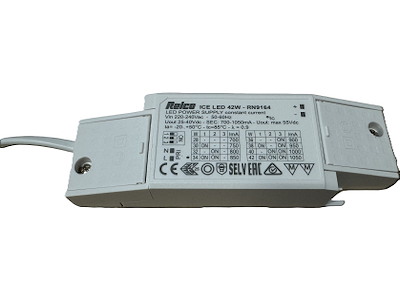

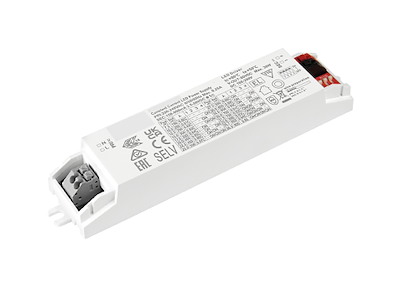

Drivere med fast eller justerbar strøm

Nogle On/Off-drivere har én fast udgangsstrøm, mens andre kan indstilles til flere strømtrin.

Indstillingen kan eksempelvis foretages med:

• DIP-switch
• Modstand
• NFC-programmering
• Producentens programmeringsværktøj
• En særlig indstillingskomponent

Ved justering bør du kontrollere:

• Tilladte strømtrin
• Tilhørende spændingsområde
• Maksimal effekt
• LED-modulets nominelle strøm
• Producentens indstillingstabel
• Om driveren skal være spændingsfri under indstilling

Den valgte strøm må ikke overstige LED-modulets dokumenterede specifikationer.

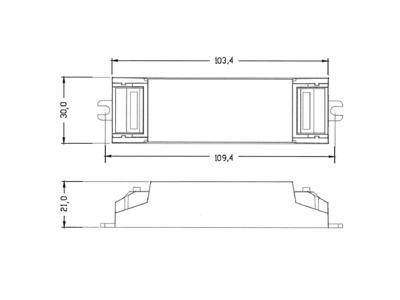

Driverens mål

Driverens fysiske mål er vigtige ved udskiftning og indbygning i armaturer.

Kontrollér blandt andet:

• Længde
• Bredde
• Højde
• Hulafstand
• Monteringsform
• Placering af terminaler
• Plads til kabler
• Adgang til service

En elektrisk kompatibel driver kan stadig være uegnet, hvis den ikke kan placeres eller fastgøres korrekt i armaturet.

Indbygget eller separat driver

En On/Off-driver kan være udviklet til:

• Indbygning i et armatur
• Placering over et nedhængt loft
• Montering i en separat kapsling
• Fastgørelse på en egnet overflade
• Placering i et teknisk område

Ved placering bør du kontrollere:

• Ventilation
• Temperatur
• Afstand til isolering
• Kabelaflastning
• Berøringsbeskyttelse
• IP-klasse
• Adgang til vedligeholdelse
• Producentens monteringsanvisning

Driveren må ikke placeres i et miljø eller dækkes på en måde, som producenten ikke har godkendt.

IP-klasse

IP-klassen beskriver driverens beskyttelse mod faste genstande, støv og vand.

Ved valg bør du kontrollere:

• Indendørs eller udendørs placering
• Fugt
• Kondens
• Støv
• Placering i armatur
• Separat kapsling
• Kabelindføringer
• Producentens anvisninger

En driver med lav IP-klasse kan i nogle installationer placeres i en egnet kapsling, men den samlede installation skal være korrekt udført.

En høj IP-klasse betyder ikke automatisk, at driveren tåler kemikalier, salt, højtryksrensning eller alle udendørs miljøer.

Temperatur og Tc-punkt

Driverens temperatur har betydning for både funktion og dokumenteret levetid.

I databladet eller på driverens kabinet kan der blandt andet være angivet:

• Ta-værdi
• Tc-punkt
• Maksimal Tc-temperatur
• Minimumstemperatur
• Maksimumstemperatur
• Levetid ved bestemte temperaturer

Ta beskriver normalt det tilladte omgivelsestemperaturområde.

Tc-punktet er et bestemt målepunkt på driverens kabinet. Temperaturen ved dette punkt må ikke overstige den angivne maksimale værdi under drift.

Startstrøm

LED-drivere kan trække en kortvarig høj strøm, når de tilsluttes netspændingen.

Startstrømmen kan have betydning for:

• Antal drivere på samme sikring
• Automatsikringer
• Relæer
• Kontaktorer
• Bevægelsessensorer
• Tidsstyring
• Andre koblingskomponenter

Driverens nominelle wattforbrug kan derfor ikke alene bruges til at fastlægge, hvor mange drivere der kan tilsluttes samme kreds.

Producentens oplysninger om startstrøm og anbefalet antal drivere bør kontrolleres.

Beskyttelsesfunktioner

Afhængigt af modellen kan en On/Off-driver have beskyttelse mod eksempelvis:

• Kortslutning
• Overbelastning
• Overtemperatur
• Tomgang
• Overspænding
• Forkert belastning

Beskyttelsesfunktionerne varierer mellem produkterne og bør fremgå af den konkrete dokumentation.

En beskyttelsesfunktion erstatter ikke korrekt dimensionering og installation.

Flimmer

Lysets flimmer afhænger blandt andet af driverens konstruktion og den tilsluttede LED-belastning.

Ved valg kan det være relevant at kontrollere:

• Dokumenterede flimmerdata
• Lysstabilitet
• Stroboskopisk effekt
• Anvendelse ved kamera eller video
• Krav til arbejdsområdet
• Driverens belastningsområde

En On/Off-driver eller LED-driver er ikke automatisk flimmerfri.

SELV og isolationsklasse

Nogle drivere har en SELV-klassificeret udgang, mens andre har en anden elektrisk konstruktion.

Ved valg bør du kontrollere:

• Isolationsklasse
• SELV-angivelse
• Primær og sekundær side
• Jordforbindelse
• Udgangsspænding
• Berøringsbeskyttelse
• Armaturets konstruktion
• Maksimal ledningslængde

En lav udgangsspænding er ikke i sig selv dokumentation for, at hele installationen opfylder kravene til SELV.

Udskiftning af en eksisterende On/Off-driver

Ved udskiftning af en defekt eller udgået driver bør du sammenligne alle relevante elektriske og mekaniske data.

Kontrollér blandt andet:

• Konstant strøm eller konstant spænding
• Udgangsstrøm
• Udgangsspænding
• Effektområde
• Minimumsbelastning
• Netspænding
• Isolationsklasse
• SELV
• IP-klasse
• Temperaturdata
• Startstrøm
• Mål
• Monteringsform
• Terminaler
• Ledningsføring
• LED-modulets specifikationer

En erstatningsdriver behøver ikke nødvendigvis være fra samme producent, men den skal passe til både LED-belastningen og installationen.

On/Off-driver eller dæmpbar driver?

En On/Off-driver er relevant, når lyset kun skal kunne tændes og slukkes.

En dæmpbar driver bør vælges, hvis installationen skal understøtte eksempelvis:

• DALI
• Casambi
• 1-10V
• 0-10V
• Fasedæmpning
• Push-dæmpning
• Zigbee
• EnOcean
• Tunable White

Styringsformen bør afklares før driveren vælges, da en On/Off-driver normalt ikke senere kan omdannes til en dæmpbar driver uden udskiftning eller yderligere komponenter.

Hvilken On/Off-driver skal du vælge?

Når du vælger en On/Off-driver, bør du især kontrollere:

• Konstant strøm eller konstant spænding
• Udgangsstrøm i mA
• Udgangsspænding
• 12V eller 24V, hvis relevant
• DC- eller AC-udgang
• Driverens effekt
• Minimums- og maksimumsbelastning
• Netspænding
• LED-modulets specifikationer
• Antal tilsluttede LED-moduler
• Fast eller justerbar udgangsstrøm
• Driverens mål
• Monteringsform
• IP-klasse
• Temperaturinterval
• Tc-værdi
• Startstrøm
• SELV og isolationsklasse
• Beskyttelsesfunktioner
• Flimmerdata
• Terminaler og ledningsføring

Valget skal tage udgangspunkt i den konkrete LED-belastning og ikke alene i driverens wattangivelse.

On/Off Driver hos DBS lys

Hos DBS lys finder du On/Off-drivere til LED-armaturer, LED-moduler og andre kompatible belysningsløsninger uden behov for dæmpning.

Udvalget kan omfatte konstantstrøms- og konstantspændingsdrivere med forskellige strømstyrker, spændingsområder, effekter, størrelser og kapslingsklasser.

Kontrollér altid udgangsstrøm, udgangsspænding, belastningsområde, mål og LED-modulets specifikationer, inden driveren vælges.

Elektrisk installation

On/Off-drivere skal monteres og tilsluttes efter producentens anvisninger.

Det er særligt vigtigt at kontrollere:

• Primær og sekundær tilslutning
• Kabelaflastning
• Jordforbindelse
• Berøringsbeskyttelse
• Temperaturforhold
• Ledningslængder
• Kortslutningsbeskyttelse
• Driverens placering

Arbejde på den faste elektriske installation skal udføres efter gældende regler og af en autoriseret elinstallatørvirksomhed, hvor arbejdet kræver autorisation.
