Sensorer til automatisk styring af belysning

Sensorer bruges til automatisk styring af belysning ud fra eksempelvis bevægelse, tilstedeværelse eller dagslysniveau. De kan anvendes i både private hjem, kontorer, institutioner, erhvervsbygninger, lagerområder og andre miljøer, hvor lyset skal tilpasses aktiviteten i rummet.

Hos DBS lys finder du sensorer til forskellige former for belysningsstyring. Sortimentet kan blandt andet omfatte DALI-sensorer, trådløse sensorer, ON/OFF-sensorer, bevægelsessensorer, tilstedeværelsessensorer og dagslyssensorer.

Den rette sensor skal passe til armaturet, styringssystemet, rummets anvendelse og den ønskede funktion. Registreringsområde, monteringshøjde, dækningsvinkel, belastning, kommunikationsform og kapslingsklasse bør derfor kontrolleres før valg.

Hvad er en sensor til belysning?

En sensor registrerer ændringer i omgivelserne og sender et signal til belysningen eller det tilsluttede styringssystem.

Afhængigt af sensortypen kan den blandt andet registrere:

• Bevægelse
• Tilstedeværelse
• Dagslysniveau
• Aktivitet i et bestemt område
• Kombinationer af bevægelse og lysniveau

Sensoren kan herefter tænde, slukke eller regulere belysningen, hvis den samlede installation understøtter funktionen.

En sensor reducerer ikke automatisk energiforbruget. Den konkrete forskel afhænger blandt andet af rummets brug, driftstid, indstillinger, eksisterende løsning og belysningsanlæggets opbygning.

Bevægelsessensorer

En bevægelsessensor registrerer bevægelse inden for et bestemt område og kan bruges til automatisk at aktivere belysningen.

Bevægelsessensorer kan blandt andet være relevante i:

• Gangarealer
• Trapper
• Toiletter
• Depotrum
• Kælderrum
• Udendørs adgangsarealer
• Lagerområder
• Tekniske rum

Registreringen afhænger blandt andet af sensorens placering, bevægelsesretning, monteringshøjde og eventuelle forhindringer.

En bevægelsessensor registrerer ikke nødvendigvis en person, der sidder næsten stille. Til kontorer og møderum kan en tilstedeværelsessensor derfor være mere relevant.

Tilstedeværelsessensorer

Tilstedeværelsessensorer er udviklet til at registrere mindre bevægelser end almindelige bevægelsessensorer.

De kan blandt andet anvendes i:

• Kontorer
• Mødelokaler
• Undervisningslokaler
• Arbejdsrum
• Behandlingsrum
• Andre områder med stillesiddende aktivitet

Registreringens præcision afhænger af sensortype, placering og dækningsområde.

Sensoren bør placeres, så arbejdsområder og opholdszoner ligger inden for det dokumenterede registreringsfelt.

Dagslyssensorer

En dagslyssensor måler det aktuelle lysniveau og kan bruges til at styre den elektriske belysning i forhold til det naturlige lys.

Afhængigt af styringssystemet kan sensoren blandt andet:

• Forhindre unødvendig aktivering af lys
• Tænde lyset under en indstillet luxværdi
• Slukke lyset over en indstillet luxværdi
• Regulere dæmpbare armaturer
• Indgå i en kombineret dagslys- og tilstedeværelsesstyring

Den målte luxværdi afhænger af sensorens placering, vinduer, reflekterende flader, indretning og lysindfald.

Sensorens måling svarer derfor ikke nødvendigvis direkte til lysniveauet på en arbejdsflade.

ON/OFF-sensorer

ON/OFF-sensorer bruges til enkel automatisk tænding og slukning af belysning.

Afhængigt af modellen kan de styre lyset ud fra:

• Bevægelse
• Tilstedeværelse
• Dagslysniveau
• En kombination af flere registreringer
• Indstillede tidsforsinkelser

Ved valg bør du kontrollere:

• Tilladt belastning
• Lyskildetype
• Minimumsbelastning
• Indkoblingsstrøm
• Monteringsform
• Registreringsområde
• Tidsindstilling
• Luxindstilling

LED-armaturer og drivere kan have en høj kortvarig indkoblingsstrøm. Det bør derfor kontrolleres, om sensoren er egnet til den samlede belastning.

DALI-sensorer

DALI-sensorer indgår i belysningsinstallationer med DALI-styring.

DALI står for Digital Addressable Lighting Interface og er en digital kommunikationsstandard til styring af kompatible belysningskomponenter.

Afhængigt af systemet kan en DALI-sensor bruges til:

• Bevægelsesregistrering
• Tilstedeværelsesregistrering
• Dagslysstyring
• Automatisk dæmpning
• Styring af grupper
• Scenarier
• Kombination med tryk og betjeningspaneler

DALI-sensoren skal være kompatibel med den anvendte DALI-version, strømforsyning, applikationscontroller og de øvrige komponenter i systemet.

DALI-2-komponenter og ældre DALI-produkter kan have forskellige funktioner og kompatibilitetskrav. Produktdokumentationen bør derfor kontrolleres.

Trådløse sensorer

Trådløse sensorer kommunikerer uden et traditionelt signalkabel mellem sensor og styringsenhed.

De kan blandt andet være relevante ved:

• Renoveringer
• Ombygninger
• Midlertidige indretninger
• Lokaler, hvor ekstra kabelføring er vanskelig
• Udvidelse af eksisterende styringssystemer

Trådløs kommunikation kan eksempelvis være baseret på radio, Bluetooth eller et producentbestemt system.

Ved valg bør du kontrollere:

• Kommunikationsprotokol
• Kompatibel gateway eller controller
• Rækkevidde
• Batteri eller fast strømforsyning
• Batteriets dokumenterede levetid
• Bygningsmaterialer og forhindringer
• Netværksopbygning
• Krav til programmering

Den faktiske rækkevidde kan være lavere end den oplyste maksimale rækkevidde på grund af vægge, metal, installationer og andre radiosignaler.

PIR- og højfrekvenssensorer

Sensorer kan anvende forskellige registreringsteknologier.

PIR-sensorer registrerer ændringer i infrarød varmestråling, når personer eller andre varmekilder bevæger sig i registreringsområdet.

Højfrekvenssensorer udsender og modtager elektromagnetiske signaler og kan afhængigt af konstruktionen registrere bevægelse gennem bestemte tynde materialer.

De to teknologier reagerer forskelligt på:

• Bevægelsesretning
• Vægge og skillematerialer
• Temperatur
• Luftbevægelser
• Døre og vinduer
• Aktivitet uden for det ønskede område

Sensorteknologien bør vælges ud fra rummets konstruktion og anvendelse.

Registreringsområde og monteringshøjde

Sensorens dækningsområde afhænger blandt andet af monteringshøjden og placeringen.

Ved valg og montering bør du kontrollere:

• Registreringsvinkel
• Registreringsdiameter eller rækkevidde
• Anbefalet monteringshøjde
• Registrering af tværgående bevægelse
• Registrering direkte mod sensoren
• Dækning ved siddende aktivitet
• Blinde områder
• Mulighed for afskærmning af registreringsfeltet

Den angivne rækkevidde er normalt målt under bestemte testforhold. Den konkrete dækning kan afvige i det færdige rum.

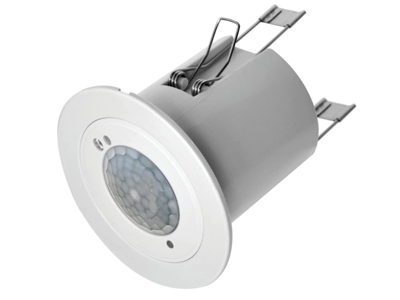

Loft-, væg- og indbygningssensorer

Sensorer kan findes til forskellige monteringsformer.

Sortimentet kan blandt andet omfatte:

• Loftmonterede sensorer
• Vægmonterede sensorer
• Indbygningssensorer
• Påbygningssensorer
• Sensorer til montering i armaturer
• Sensorer til installation i dåser

Monteringsformen har betydning for både registreringsområde, kabelføring og tilgængelighed ved justering og service.

Kontrollér produktets mål, monteringsdybde og krav til dåse eller kapsling.

Indstillinger og efterløbstid

Mange sensorer kan justeres efter rummets anvendelse.

Afhængigt af modellen kan det være muligt at indstille:

• Efterløbstid
• Luxgrænse
• Følsomhed
• Registreringsområde
• Automatisk eller manuel aktivering
• Grundbelysning
• Dæmpningsniveau
• Slukningsforsinkelse
• Scenarier

En meget kort efterløbstid kan medføre gentagne tændinger og slukninger, mens en meget lang efterløbstid kan betyde, at lyset er tændt uden aktivitet.

Indstillingerne bør derfor tilpasses rummets faktiske brug.

Manuel og automatisk styring

Sensorstyring kan konfigureres på forskellige måder.

Ved fuldautomatisk styring tænder og slukker sensoren normalt lyset automatisk.

Ved halvautomatisk styring kan brugeren selv tænde lyset, mens sensoren slukker efter en periode uden registreret aktivitet.

Halvautomatisk styring kan være relevant i rum, hvor dagslyset ofte er tilstrækkeligt, og brugeren derfor ikke altid ønsker, at lyset tænder ved adgang.

Den konkrete funktion afhænger af sensor, styringssystem og programmering.

Belastning og kompatibilitet med belysningen

Sensoren skal være kompatibel med det udstyr, den styrer.

Kontrollér blandt andet:

• Forsyningsspænding
• Maksimal belastning
• Lyskildetype
• Driver eller forkobling
• Indkoblingsstrøm
• Dæmpningsmetode
• DALI-kompatibilitet
• Minimumsbelastning
• Antal tilsluttede armaturer

En sensor, der kan styre en bestemt wattbelastning med traditionelle lyskilder, kan have andre begrænsninger ved LED-drivere.

Producentens belastningstabel bør derfor anvendes.

IP-klasse og placering

Sensorens IP-klasse beskriver dens dokumenterede beskyttelse mod faste genstande, støv og vand.

Ved placering i udendørs, fugtige eller støvede miljøer bør du kontrollere:

• IP-klasse
• Monteringstype
• Temperaturinterval
• Kabelindføring
• Monteringsretning
• UV-påvirkning
• Producentens dokumentation

En bestemt IP-klasse gør ikke automatisk sensoren egnet til alle udendørs placeringer eller alle vådrumszoner.

Sensorer til virksomheder og institutioner

I virksomheder og institutioner kan sensorer anvendes til styring af belysning i blandt andet:

• Kontorer
• Mødelokaler
• Undervisningslokaler
• Gangarealer
• Toiletter
• Lagerområder
• Trapper
• Fællesrum
• Tekniske lokaler

Ved større installationer bør sensorplacering, zoner, dagslysindfald og brugeradfærd vurderes samlet.

Forkert placering eller indstilling kan medføre manglende registrering, unødvendig aktivering eller lys, der slukker under ophold.

Elektrisk installation og programmering

Nogle sensorer monteres direkte i den faste installation, mens andre indgår i programmerbare eller netværksbaserede styringssystemer.

DALI- og trådløse løsninger kan desuden kræve opsætning, adressering eller konfiguration med producentens værktøjer.

Arbejde på den faste elektriske installation skal udføres efter gældende regler og af en autoriseret elinstallatørvirksomhed, hvor arbejdet kræver autorisation.

Hvilken sensor skal du vælge?

Kontrollér især:

• Bevægelse, tilstedeværelse eller dagslysmåling
• ON/OFF eller dæmpning
• DALI eller trådløs kommunikation
• Registreringsområde
• Monteringshøjde
• Loft-, væg- eller indbygningsmontering
• Efterløbstid og luxindstilling
• Maksimal belastning
• Kompatibilitet med LED-driver og armatur
• Forsyningsspænding
• IP-klasse
• Temperaturinterval
• Behov for programmering
• Det konkrete rums anvendelse

Sensorer hos DBS lys

Hos DBS lys finder du sensorer til automatisk styring af belysning i private, professionelle og offentlige miljøer.

Sortimentet kan blandt andet indeholde bevægelsessensorer, tilstedeværelsessensorer, dagslyssensorer, ON/OFF-sensorer, DALI-sensorer og trådløse sensorer. Når du vælger sensor, bør du især kontrollere styringsform, registreringsområde, belastning, montering og kompatibilitet med det eksisterende belysningssystem.
