Casambi til trådløs og fleksibel lysstyring

Casambi er en platform til trådløs styring af kompatible armaturer, drivere og andre komponenter i en belysningsinstallation. Systemet anvender Bluetooth Low Energy og et mesh-netværk, hvor enhederne kan kommunikere med hinanden uden et traditionelt styrekabel mellem alle komponenterne.

Hos DBS lys finder du Casambi-kompatible produkter til private hjem, kontorer, butikker, hoteller, undervisningsmiljøer, institutioner og andre professionelle bygninger. Sortimentet omfatter blandt andet drivere, sensorer, tryk og tangenter, styreenheder, lysarmaturer, relæer, gateways og lyskilder.

Casambi kan anvendes i både nye installationer og ved opgradering af eksisterende belysning. Den konkrete løsning skal sammensættes ud fra armaturer, belastninger, ønskede funktioner, netværkets størrelse og installationsforholdene.

Hvordan fungerer Casambi?

Casambi er baseret på Bluetooth Low Energy og et mesh-netværk.

I et mesh-netværk kan kompatible enheder kommunikere med hinanden og videresende information gennem netværket. Styringen er dermed fordelt mellem komponenterne og er ikke nødvendigvis afhængig af en central controller.

Et Casambi-system kan blandt andet bestå af:

• LED-drivere
• Bevægelses- og dagslyssensorer
• Trådløse tryk og tangenter
• Styreenheder og dæmpningsmoduler
• Lysarmaturer
• Relæer
• Gateways
• Lyskilder
• Andre Casambi Ready-komponenter

Den præcise funktion afhænger af de valgte produkter og deres dokumenterede Casambi-kompatibilitet.

Styring med Casambi-appen

Casambi-appen bruges til at oprette, konfigurere og betjene kompatible Casambi-netværk.

Afhængigt af produkterne kan det blandt andet være muligt at:

• Tænde og slukke belysningen
• Dæmpe lysniveauet
• Samle armaturer i grupper
• Opdele installationen i zoner
• Oprette lysscener
• Oprette tidsplaner
• Styre farvetemperatur
• Konfigurere sensorer
• Tilknytte trådløse tryk
• Administrere brugere og adgang

De tilgængelige funktioner afhænger af driver, armatur, lyskilde og øvrige komponenter.

Et produkt kan derfor godt være Casambi-kompatibelt uden at understøtte alle funktioner i appen.

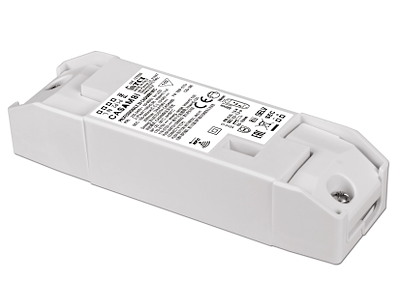

Casambi Drivere

Casambi-kompatible LED-drivere leverer strøm til LED-moduler eller lyskilder og gør det samtidig muligt at styre belysningen gennem Casambi-netværket.

Drivere kan blandt andet findes som:

• Konstantstrømsdrivere
• Konstantspændingsdrivere
• Dæmpbare drivere
• Flerkanalsdrivere
• Drivere til Tunable White
• Drivere til farvestyring

Den korrekte driver skal passe til LED-modulets strøm, spænding, effekt og dæmpningsfunktion.

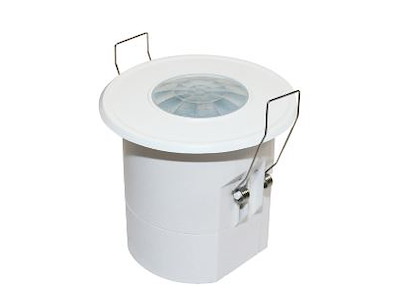

Casambi Sensorer

Casambi sensorer bruges til automatisk styring af belysningen ud fra aktivitet eller dagslysniveau.

Sortimentet kan blandt andet omfatte:

• Bevægelsessensorer
• Tilstedeværelsessensorer
• Dagslyssensorer
• Kombinerede sensorer

Sensorerne kan konfigureres til at styre enkelte armaturer, grupper eller zoner. Registreringsområde, monteringshøjde, efterløbstid og luxindstilling bør tilpasses rummets anvendelse.

Automatisering kan reducere unødvendig driftstid, men den konkrete ændring i energiforbruget afhænger af den eksisterende løsning, rummets brug og systemets indstillinger.

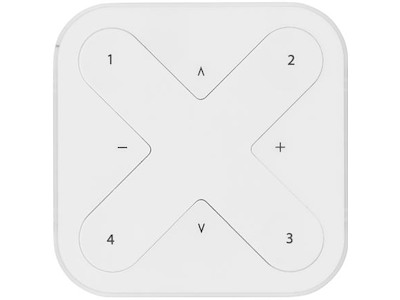

Casambi Tryk & Tangenter

Casambi-kompatible tryk og tangenter giver mulighed for manuel betjening af belysningen.

Afhængigt af produkt og konfiguration kan et tryk bruges til:

• Tænding og slukning
• Dæmpning
• Aktivering af en scene
• Styring af en gruppe
• Betjening af en zone
• Justering af farvetemperatur

Tryk kan være batteridrevne, energisamlende, nettilsluttede eller forbundet gennem et separat inputmodul.

Det bør kontrolleres, om produktet leveres som en komplet betjeningsenhed, eller om ramme, tangent, indsats eller monteringsdele skal bestilles separat.

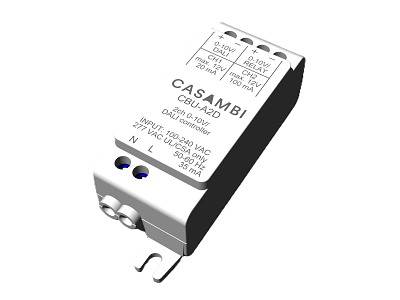

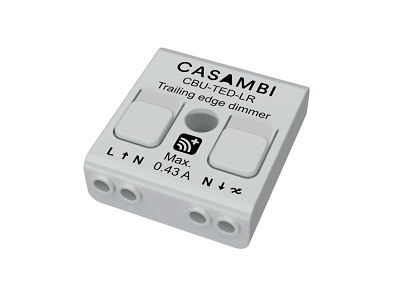

Casambi Styreenheder

Casambi styreenheder bruges til at integrere kompatible armaturer, drivere og andre elektriske komponenter i Casambi-netværket.

Det kan blandt andet være:

• Fasedæmpere
• DALI-controllere
• 0–10V- og 1–10V-styreenheder
• PWM-controllere
• Flerkanalscontrollere
• Inputmoduler til eksisterende tryk
• Moduler til Tunable White og farvestyring

Styreenheden skal passe til den anvendte signaltype, belastning og driver.

En enhed til DALI kan eksempelvis ikke erstattes direkte af en controller til 1–10V eller fasedæmpning.

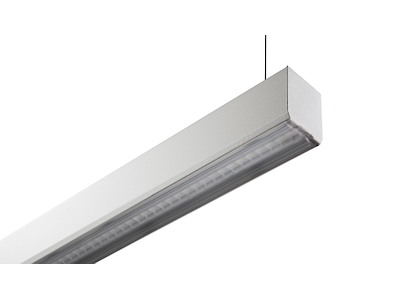

Casambi Lysarmaturer

Casambi-kompatible lysarmaturer kan have Casambi-styringen integreret i armaturets driver eller være forbundet gennem en separat Casambi-komponent.

Afhængigt af armaturet kan det blandt andet være muligt at:

• Dæmpe lyset
• Oprette grupper og zoner
• Aktivere lysscener
• Styre farvetemperaturen
• Kombinere armaturet med sensorer og tryk

Armaturet skal samtidig vælges efter almindelige lys- og installationsdata som lumen, watt, farvetemperatur, farvegengivelse, lysfordeling, mål, IP-klasse og monteringsform.

Casambi-kompatibiliteten erstatter ikke vurderingen af armaturets øvrige tekniske egenskaber.

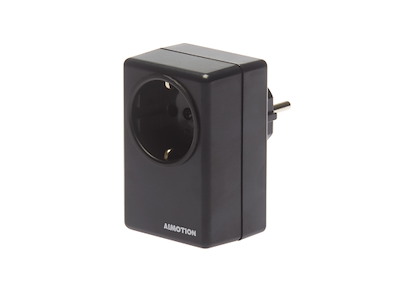

Casambi Relæer

Casambi relæer bruges til trådløs tænding og slukning af kompatible belastninger.

De kan blandt andet anvendes til:

• Ikke-dæmpbare armaturer
• Separate lyskredse
• Teknisk belysning
• Udvalgte elektriske belastninger
• Integration af eksisterende ON/OFF-installationer

Relæets mærkestrøm, belastningstype og tilladte indkoblingsstrøm skal passe til det tilsluttede udstyr.

Ved LED-armaturer bør belastningen ikke vurderes alene ud fra det samlede wattforbrug, da LED-drivere kan have en høj kortvarig indkoblingsstrøm.

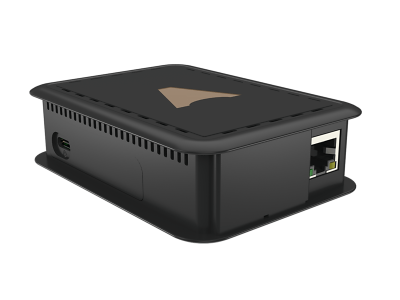

Casambi Gateways

Et Casambi-netværk kan normalt fungere lokalt uden en gateway.

En gateway kan være relevant, hvis der ønskes:

• Fjernadgang via internettet
• Administration uden fysisk tilstedeværelse
• Forbindelse til cloudfunktioner
• Teknisk service og fejlsøgning
• Administration af flere lokationer
• Integration med andre tekniske systemer

Gatewayen skal passe til Casambi-netværket og den ønskede funktion.

Nogle gateways er udviklet til cloudbaseret fjernadgang, mens andre bruges til integration med eksempelvis DALI, KNX, BACnet, Modbus eller producentbestemte systemer.

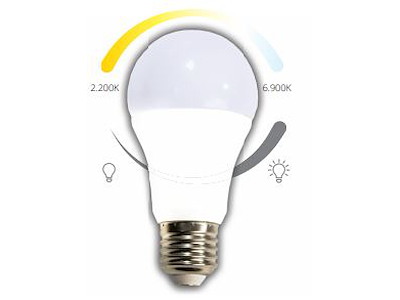

Casambi Lyskilder

Casambi-kompatible lyskilder har trådløs styring integreret i selve lyskilden.

De kan være relevante ved opgradering af eksisterende lamper, hvor der ønskes Casambi-styring uden en separat driver eller styreenhed.

Ved valg bør du kontrollere:

• Sokkeltype
• Mærkespænding
• Lysstrøm
• Effekt
• Farvetemperatur
• Dæmpningsfunktion
• Lyskildens mål
• Kompatibilitet med lampen
• Brug i åbne eller lukkede armaturer

Hvis spændingen til lampen afbrydes på en almindelig vægkontakt, kan lyskilden ikke modtage trådløse kommandoer, før strømmen tilsluttes igen.

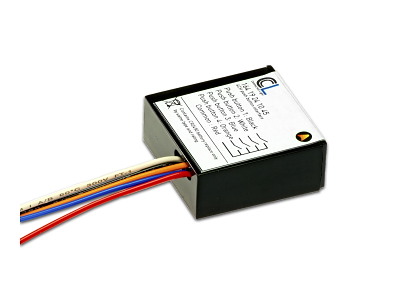

Øvrige Casambi-produkter

Kategorien Øvrige produkter samler Casambi-relaterede komponenter, som ikke naturligt hører under de øvrige produktgrupper.

Det kan være produkter til:

• Særlige installationsforhold
• Integration
• Udvidelse af eksisterende netværk
• Tilpasning af betjening
• Specialfunktioner
• Producentbestemte løsninger

Funktionen varierer mellem produkterne. Kompatibilitet, tilslutning, strømforsyning og monteringskrav bør derfor kontrolleres i den enkelte produktbeskrivelse.

Grupper, zoner og lysscener

Casambi gør det muligt at organisere kompatible armaturer og komponenter digitalt.

Armaturer kan blandt andet samles i:

• Grupper
• Zoner
• Rum
• Lysscener
• Tidsplaner
• Sensorstyrede områder

En scene kan eksempelvis indeholde bestemte lysniveauer for arbejde, møde, præsentation, rengøring eller andre funktioner.

Den digitale opdeling kan ændres, hvis rummets anvendelse senere ændres. Det ændrer dog ikke komponenternes elektriske egenskaber eller den fysiske installation.

Manuel og automatisk styring

Casambi-systemet kan kombinere manuel betjening med automatisk styring.

Manuel styring kan ske gennem:

• Casambi-appen
• Trådløse tryk
• Tangenter
• Fjernbetjeninger
• Eksisterende tryk via inputmoduler

Automatisk styring kan blandt andet baseres på:

• Bevægelse
• Tilstedeværelse
• Dagslysniveau
• Tidspunkt
• Ugedag
• Programmerede scener

Det bør defineres tydeligt, hvordan manuel betjening og automatisering påvirker hinanden. Ellers kan brugerne opleve, at lyset ændrer sig eller slukker på en anden måde end forventet.

Casambi ved nybyggeri og renovering

Casambi kan anvendes i både nye og eksisterende bygninger.

Ved renovering kan trådløs kommunikation være relevant, hvis det er vanskeligt eller uhensigtsmæssigt at etablere traditionelle styrekabler mellem armaturer, sensorer og betjeningsenheder.

Der kan dog fortsat være behov for:

• Strømforsyning til armaturer
• Udskiftning af drivere
• Montering af styreenheder eller relæer
• Ændring af den elektriske installation
• Programmering og idriftsættelse
• Dokumentation af netværket

Trådløs styring betyder derfor ikke, at hele installationen er uden kabler eller kan etableres uden elektrisk installationsarbejde.

Kompatibilitet mellem producenter

Casambi Ready-produkter kan fremstilles af forskellige producenter og indgå i samme Casambi-netværk.

Det giver mulighed for at kombinere eksempelvis:

• Armaturer fra én producent
• Drivere fra en anden producent
• Sensorer og tryk fra andre leverandører
• Styreenheder og gateways med særlige funktioner

Produkterne understøtter dog ikke nødvendigvis alle de samme funktioner.

Før komponenter kombineres, bør du kontrollere:

• Casambi Ready-kompatibilitet
• Netværkstype
• Firmwareversion
• Styringsfunktioner
• Signaltype
• Belastning
• Dæmpningsmetode
• Producenternes dokumentation

Et åbent produktudvalg betyder derfor ikke, at alle Casambi-relaterede produkter kan kombineres uden teknisk kontrol.

Trådløs rækkevidde og netværksopbygning

Den faktiske rækkevidde afhænger af bygningens konstruktion og komponenternes placering.

Signalet kan blandt andet påvirkes af:

• Betonvægge
• Metal
• Etageadskillelser
• Tekniske installationer
• Lukkede armaturer og kapslinger
• Afstanden mellem enhederne
• Andre trådløse signaler

Ved større installationer bør netværkets opbygning planlægges, så der er passende afstand mellem de kommunikerende komponenter.

Den maksimale rækkevidde i produktdokumentationen er normalt målt under bestemte forhold og kan være kortere i den færdige bygning.

Administration og dokumentation

I virksomheder og institutioner bør Casambi-netværket dokumenteres.

Det kan blandt andet omfatte:

• Netværksnavn
• Administratorer og brugere
• Placering af komponenter
• Grupper og zoner
• Scener og tidsplaner
• Sensorindstillinger
• Gateway og netværksforbindelse
• Installerede produktserier
• Firmwareversioner
• Kontaktperson ved service

Det bør være tydeligt, hvem der har administratoradgang, og hvordan adgangen kan overdrages ved personale- eller leverandørskift.

Systemets administration bør ikke udelukkende være knyttet til én medarbejders private konto eller mobilenhed.

Hvilken Casambi-løsning skal du vælge?

Kontrollér især:

• Hvilke armaturer og belastninger der skal styres
• Tænd/sluk eller dæmpning
• Konstantstrøm eller konstantspænding
• DALI, fase, 0–10V, 1–10V eller PWM
• Behov for sensorer
• Behov for tryk og manuel betjening
• Gruppe-, zone- og scenestyring
• Tunable White eller farvestyring
• Installationens størrelse
• Trådløs rækkevidde
• Behov for gateway og fjernadgang
• Casambi Ready-kompatibilitet
• Mulighed for senere udvidelse
• Krav til administration og dokumentation

Arbejde på den faste elektriske installation skal udføres efter gældende regler og af en autoriseret elinstallatørvirksomhed, hvor arbejdet kræver autorisation.

Casambi hos DBS lys

Hos DBS lys finder du Casambi-kompatible produkter til trådløs og programmerbar styring af belysning.

Sortimentet omfatter blandt andet drivere, sensorer, tryk og tangenter, styreenheder, lysarmaturer, relæer, gateways, lyskilder og øvrige Casambi-produkter.

Når du sammensætter en Casambi-løsning, bør du især kontrollere komponenternes elektriske data, styringsfunktioner, kompatibilitet, netværksopbygning og installationskrav.
