Spoler og forkoblinger til lysstofrør og udladningslamper

Spoler og forkoblinger bruges til at regulere strømmen i belysningssystemer med blandt andet lysstofrør, kompaktlysstofrør og visse udladningslamper. De er en central del af den elektriske drift og skal vælges ud fra lyskildetype, effekt, spænding, kredsløb og tændingsmetode.

Hos DBS lys finder du spoler og forkoblinger til forskellige armaturer og lyskilder. Sortimentet kan omfatte konventionelle spoler, elektroniske forkoblinger og modeller til bestemte lampetyper, effekter og kredsløb.

Når du vælger en spole eller forkobling, bør du kontrollere lyskildens præcise type og watt, netspænding, antal lyskilder, behov for starter, koblingsdiagram og de mekaniske mål. En forkobling med samme watt er ikke nødvendigvis kompatibel, hvis kredsløb eller lampetype er anderledes.

Hvad er en forkobling?

En forkobling begrænser og regulerer strømmen til en kompatibel lyskilde.

Visse lyskilder kan ikke tilsluttes direkte til netspændingen, fordi strømmen ellers ikke begrænses korrekt. Forkoblingen indgår derfor som en nødvendig del af kredsløbet.

Forkoblinger kan blandt andet bruges til:

• Lysstofrør
• Kompaktlysstofrør
• Højtryksnatriumlamper
• Metalhalogenlamper
• Kviksølvlamper i eksisterende installationer
• Andre kompatible udladningslamper

Den konkrete anvendelse afhænger af forkoblingens type og dokumentation.

Hvad er en spole?

I belysningssammenhæng bruges betegnelsen spole ofte om en konventionel elektromagnetisk forkobling.

Spolen begrænser strømmen gennem lyskilden og indgår normalt i et kredsløb sammen med andre komponenter.

Det kan eksempelvis være:

• Lysstofrør
• Starter
• Kondensator
• Fatninger
• Ledningsføring
• Spole eller elektromagnetisk forkobling

Spolen skal passe til både lyskildetype og effekt.

En almindelig spole til lysstofrør bør ikke forveksles med en LED-driver eller en generel elektrisk induktor.

Konventionelle forkoblinger

En konventionel forkobling er typisk elektromagnetisk og bruges sammen med kompatible lyskilder.

Den kan blandt andet kræve:

• Starter
• Kondensator
• Bestemt koblingsdiagram
• Korrekt lyskildeeffekt
• Korrekt netspænding
• Korrekt antal lyskilder

Konventionelle forkoblinger findes i forskellige varianter og må ikke udskiftes alene ud fra fysisk størrelse eller wattangivelse.

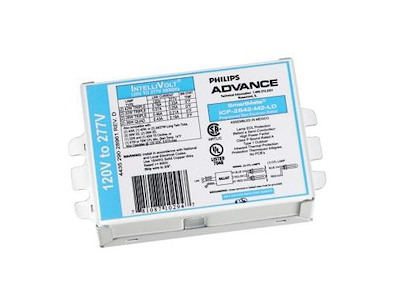

Elektroniske forkoblinger

Elektroniske forkoblinger regulerer driften elektronisk og kan afhængigt af modellen have andre funktioner end konventionelle spoler.

De kan blandt andet være udviklet til:

• Ét lysstofrør
• Flere lysstofrør
• Kompaktlysstofrør
• T5-rør
• T8-rør
• Bestemte lampetyper og effekter
• On/Off-drift
• Dæmpning
• Nødlys
• Andre specialfunktioner

Elektroniske forkoblinger kræver ikke nødvendigvis starter, men koblingen skal altid følge producentens anvisning.

Spole eller elektronisk forkobling?

Valget afhænger af armaturet og lyskilden.

En konventionel spole kan være relevant i eksisterende installationer, hvor armaturet er opbygget til:

• Elektromagnetisk forkobling
• Starter
• Bestemt rørtype
• Bestemt effekt
• Bestemt kredsløb

En elektronisk forkobling kan være relevant, hvis armaturet og lyskilden er beregnet til:

• Elektronisk drift
• Højfrekvent drift
• Dæmpning
• Flere lyskilder
• Bestemte systemfunktioner

En elektronisk forkobling kan ikke uden videre erstatte en spole, og en spole kan ikke uden videre erstatte en elektronisk forkobling.

Hele kredsløbet skal vurderes.

Forkoblinger til lysstofrør

Forkoblinger til lysstofrør skal passe til rørets type og effekt.

Det kan blandt andet være:

• T5
• T8
• T12 i ældre installationer
• Cirkulære lysstofrør
• Kompaktlysstofrør
• Andre specialrør

Ved valg bør du kontrollere:

• Rørtype
• Rørets watt
• Antal rør
• Netspænding
• Forkoblingstype
• Starter
• Dæmpning
• Koblingsdiagram
• Mål og fastgørelse

En forkobling til et T5-rør kan ikke automatisk bruges til et T8-rør med samme eller lignende effekt.

Forkoblinger til kompaktlysstofrør

Kompaktlysstofrør findes i mange forskellige udgaver med forskellige sokler, effekter og elektriske opbygninger.

Ved valg bør du blandt andet kontrollere:

• Sokkeltype
• Lyskildens effekt
• Antal ben
• Om starteren er integreret
• Om røret kræver ekstern forkobling
• Om forkoblingen er elektronisk eller konventionel
• Antal lyskilder
• Koblingsdiagram

To kompaktlysstofrør med samme watt kan kræve forskellige forkoblinger.

Forkoblinger til udladningslamper

Udladningslamper som metalhalogen- og højtryksnatriumlamper kræver normalt en forkobling, der passer til den konkrete lampetype og effekt.

Kredsløbet kan afhængigt af lyskilden også omfatte:

• Tænder
• Kondensator
• Fatning
• Termisk beskyttelse
• Bestemt koblingsdiagram

Ved valg bør du kontrollere:

• Lampetype
• Effekt
• Netspænding
• Driftstype
• Tændersystem
• Strøm
• Eventuel pulsspænding
• Armaturets konstruktion

En forkobling til én type udladningslampe må ikke anvendes til en anden type uden dokumenteret kompatibilitet.

Starter og tændere

Nogle konventionelle lysstofrørskredsløb kræver en starter.

Udladningslamper kan afhængigt af systemet kræve en separat tænder.

Ved valg bør du kontrollere:

• Lyskildetype
• Effektområde
• Kredsløbstype
• Forkobling
• Netspænding
• Producentens koblingsdiagram
• Tændersystem
• Pulsdata, hvis relevant

En starter til lysstofrør og en tænder til udladningslamper har ikke samme funktion.

Kondensatorer

Kondensatorer kan indgå i konventionelle belysningskredsløb.

De kan blandt andet bruges til:

• Effektfaktorkorrektion
• Fasekompensering
• Seriekobling i bestemte kredsløb
• Understøttelse af specifikke tændingssystemer

Kapacitans, spænding og koblingsform skal passe til kredsløbet.

En kondensator bør ikke udskiftes alene ud fra fysisk størrelse.

Lyskildetype og watt

Lyskildens type og effekt er centrale oplysninger ved valg af forkobling.

Kontrollér blandt andet:

• Lyskildens fulde betegnelse
• Watt
• Sokkel
• Rørtype
• Antal lyskilder
• Producentens anbefalede forkobling
• Kredsløb
• Netspænding

Watt alene er ikke tilstrækkeligt.

En 35W metalhalogenlampe og en 36W lysstofrørsløsning kræver eksempelvis helt forskellige forkoblinger.

Antal lyskilder

Elektroniske forkoblinger kan være udviklet til én eller flere lyskilder.

Det kan eksempelvis være:

• 1 x 18W
• 2 x 18W
• 1 x 36W
• 2 x 36W
• Andre kombinationer

Det angivne antal og den angivne effekt skal passe til den faktiske installation.

En forkobling til to lyskilder bør ikke anvendes til én lyskilde, medmindre producenten specifikt tillader det.

Netspænding og frekvens

Forkoblingen skal passe til installationens netspænding og frekvens.

Det kan blandt andet være:

• 220-240V
• 230V
• 50 Hz
• 50/60 Hz
• Andre dokumenterede områder

Kontrollér altid mærkningen og databladet.

En forkobling udviklet til en anden spænding eller frekvens må ikke anvendes uden dokumenteret kompatibilitet.

Koblingsdiagram

Forkoblingen skal tilsluttes efter det tilhørende koblingsdiagram.

Diagrammet kan vise:

• Nettilslutning
• Tilslutning til lyskilden
• Starter
• Tænder
• Kondensator
• Jordforbindelse
• Antal lyskilder
• Ledningslængder
• Terminalnummerering

Forkoblinger med samme antal terminaler kan have forskellig intern opbygning.

Tilslutningen bør derfor ikke kopieres fra en anden model uden at kontrollere diagrammet.

Mål og montering

Ved udskiftning i et eksisterende armatur er de mekaniske mål vigtige.

Kontrollér blandt andet:

• Længde
• Bredde
• Højde
• Hulafstand
• Monteringsretning
• Terminalplacering
• Plads til ledninger
• Ventilation
• Adgang til service
• Forkoblingens vægt

En elektrisk kompatibel forkobling kan stadig være uegnet, hvis den ikke kan monteres korrekt i armaturet.

Temperatur

Forkoblingens temperatur har betydning for drift og dokumenteret levetid.

På produktet eller i databladet kan der blandt andet være angivet:

• Omgivelsestemperatur
• Tw-værdi
• Tc-punkt
• Maksimal viklingstemperatur
• Maksimal kabinettemperatur
• Termisk beskyttelse

For elektromagnetiske forkoblinger kan Tw-værdien være relevant for viklingens maksimale temperatur.

For elektroniske forkoblinger kan Tc-punktet være relevant.

De konkrete værdier og målemetoder skal fremgå af produktets dokumentation.

Støj og vibrationer

Konventionelle spoler kan i visse installationer afgive mekanisk summen eller vibrationer.

Det kan blandt andet påvirkes af:

• Forkoblingens konstruktion
• Fastgørelse
• Armaturets materiale
• Alder
• Temperatur
• Netspænding
• Løse komponenter
• Magnetiske vibrationer

En korrekt fastgørelse kan reducere vibrationer, men ikke nødvendigvis fjerne al lyd.

Usædvanlig støj kan være tegn på slid, løs montering eller en forkert kombination af komponenter.

Flimmer

Flimmer afhænger af kredsløb, lyskilde, forkobling og driftstype.

Konventionelle forkoblinger og elektroniske forkoblinger kan give forskellige flimmeregenskaber.

Ved valg kan det være relevant at kontrollere:

• Forkoblingstype
• Driftsfrekvens
• Lyskilde
• Dæmpning
• Dokumenterede flimmerdata
• Anvendelse ved kamera eller video
• Arbejdsmiljøets krav

Det bør ikke generelt antages, at en forkobling eliminerer flimmer.

Effektfaktor

Forkoblinger kan påvirke installationens effektfaktor.

I konventionelle kredsløb kan en kondensator bruges til effektfaktorkorrektion.

Ved valg bør du kontrollere:

• Forkoblingens effektfaktor
• Behov for kondensator
• Kondensatorens kapacitans
• Antal armaturer
• Netbelastning
• Producentens koblingsdiagram

Forkert dimensioneret kompensation kan påvirke installationens elektriske drift.

Energieffektivitet

Konventionelle og elektroniske forkoblinger har forskelligt egetforbrug og forskellige driftsegenskaber.

Den samlede systemeffekt afhænger blandt andet af:

• Lyskildens effekt
• Forkoblingens tab
• Antal lyskilder
• Driftstid
• Dæmpning
• Temperatur
• Kredsløbets øvrige komponenter

Det er derfor ikke muligt at angive én generel energibesparelse for hele kategorien.

Ved sammenligning bør systemeffekten vurderes samlet og ikke kun ud fra lyskildens nominelle watt.

Forkoblinger og LED

Spoler og traditionelle forkoblinger er normalt ikke det samme som LED-drivere.

LED-moduler kræver typisk:

• Konstantstrømsdriver
• Konstantspændingsdriver
• 12V- eller 24V-strømforsyning
• DALI-driver
• En anden kompatibel LED-driver

Nogle LED-rør er udviklet til drift på eksisterende elektromagnetisk forkobling, mens andre kræver direkte nettilslutning eller en bestemt elektronisk forkobling.

Det skal altid kontrolleres på det konkrete LED-rør.

En eksisterende spole eller forkobling må ikke automatisk beholdes ved overgang til LED.

LED-rør til elektromagnetisk forkobling

Udvalgte LED-rør kan være kompatible med eksisterende elektromagnetiske forkoblinger.

Det kan afhængigt af produktet kræve:

• LED-starter
• Bestemt rørtype
• Bestemt kobling
• Intakt forkobling
• Kompatibilitetskontrol
• Korrekt netspænding

Det bør kontrolleres:

• Om LED-røret er EM-kompatibelt
• Om en LED-starter medfølger
• Om armaturet har én eller to forkoblinger
• Om rørholderne er shuntede eller ikke-shuntede
• Om producenten tillader den eksisterende kobling

Ikke alle LED-rør kan bruges på en elektromagnetisk forkobling.

LED-rør til elektronisk forkobling

Nogle LED-rør kan fungere med udvalgte elektroniske forkoblinger.

Kompatibiliteten afhænger af:

• Forkoblingens fabrikat
• Model
• Rørtype
• Effekt
• Antal rør
• Kobling
• Producentens kompatibilitetsliste

At et LED-rør er mærket HF-kompatibelt betyder ikke, at det fungerer med alle elektroniske forkoblinger.

Kompatibilitetslisten bør kontrolleres før installation.

Udskiftning af en eksisterende spole eller forkobling

Ved udskiftning bør du sammenligne mere end watt og fysiske mål.

Kontrollér blandt andet:

• Konventionel eller elektronisk forkobling
• Lyskildetype
• Lyskildens effekt
• Antal lyskilder
• Netspænding
• Frekvens
• Starter eller tænder
• Kondensator
• Koblingsdiagram
• Terminaler
• Mål
• Hulafstand
• Temperaturdata
• Dæmpningsfunktion
• Nødlysfunktion, hvis relevant

En ny forkobling behøver ikke være identisk med den oprindelige model, men hele kredsløbet skal være kompatibelt.

Ombygning af eksisterende armatur

Ved ombygning til en anden lyskildetype kan det være nødvendigt at ændre eller fjerne eksisterende forkobling, starter, tænder eller kondensator.

Det kan blandt andet være relevant ved overgang fra:

• Lysstofrør til LED-rør
• Kompaktlysstofrør til LED
• Udladningslampe til LED
• Konventionel drift til elektronisk drift
• On/Off til dæmpbar løsning

Ombygningen kan ændre armaturets elektriske opbygning og dokumentation.

Producentens anvisninger og gældende regler skal derfor følges.

Hvilken spole eller forkobling skal du vælge?

Når du vælger spole eller forkobling, bør du især kontrollere:

• Lyskildetype
• Lyskildens fulde betegnelse
• Watt
• Antal lyskilder
• Sokkel eller rørtype
• Konventionel eller elektronisk forkobling
• Netspænding
• Frekvens
• Starter
• Tænder
• Kondensator
• Koblingsdiagram
• Dæmpningsfunktion
• Nødlysfunktion
• Effektfaktor
• Mål
• Hulafstand
• Terminaler
• Temperaturdata
• Kompatibilitet med armaturet
• Kompatibilitet med eventuelle LED-rør

Valget skal tage udgangspunkt i hele kredsløbet og ikke kun i forkoblingens wattangivelse.

Spoler og Forkoblinger hos DBS lys

Hos DBS lys finder du spoler og forkoblinger til kompatible lysstofrør, kompaktlysstofrør, udladningslamper og eksisterende belysningsarmaturer.

Udvalget kan omfatte konventionelle spoler, elektroniske forkoblinger og modelspecifikke komponenter til bestemte lyskilder, effekter og kredsløb.

Kontrollér altid lyskildetype, watt, antal lyskilder, netspænding, koblingsdiagram og behov for starter, tænder eller kondensator, inden produktet vælges.

Elektrisk installation

Spoler og forkoblinger skal monteres og tilsluttes efter producentens koblingsdiagram og øvrige anvisninger.

Det er særligt vigtigt at kontrollere:

• Nettilslutning
• Lyskildens tilslutning
• Starter eller tænder
• Kondensator
• Jordforbindelse
• Ledningsføring
• Temperaturforhold
• Fastgørelse
• Berøringsbeskyttelse
• Armaturets samlede opbygning

Arbejde på den faste elektriske installation skal udføres efter gældende regler og af en autoriseret elinstallatørvirksomhed, hvor arbejdet kræver autorisation.
