DALI-drivere til digital styring af LED-belysning

En DALI-driver forsyner et kompatibelt LED-modul med den nødvendige strøm eller spænding og gør det samtidig muligt at regulere belysningen gennem et DALI-system. DALI bruges blandt andet til dæmpning, gruppering, lysscener, sensorstyring og central betjening i professionelle belysningsinstallationer.

Hos DBS lys finder du DALI-drivere til forskellige LED-armaturer, LED-moduler og belysningsprojekter. Sortimentet kan omfatte både konstantstrøms- og konstantspændingsdrivere med forskellige strømstyrker, spændingsområder, effekter, dæmpningsområder og DALI-funktioner.

Når du vælger en DALI-driver, skal både de elektriske specifikationer og styringsfunktionerne passe til installationen. Udgangsstrøm, udgangsspænding, effekt, antal kanaler, DALI-version og eventuel DT6-, DT8- eller D4i-understøttelse bør derfor kontrolleres på den konkrete model.

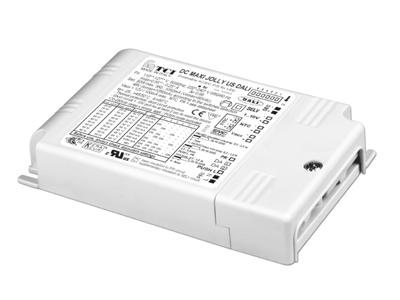

Hvad er en DALI-driver?

DALI står for Digital Addressable Lighting Interface og er en digital kommunikationsform til styring af belysning.

En DALI-driver fungerer både som strømforsyning til LED-modulet og som DALI-kompatibelt kontroludstyr i installationen.

Afhængigt af driver og styringssystem kan DALI blandt andet bruges til:

• Tænd og sluk
• Dæmpning
• Individuel adressering
• Gruppestyring
• Lysscener
• Tidsstyring
• Sensorstyring
• Dagslysstyring
• Central betjening
• Status- og diagnoseoplysninger
• Regulering af farvetemperatur
• Styring af flere lyskanaler

Funktionerne afhænger af den konkrete driver, DALI-enhedstype og det samlede styringssystem.

Hvor bruges DALI-drivere?

DALI-drivere anvendes især i installationer, hvor flere armaturer skal kunne styres, grupperes eller reguleres som en samlet løsning.

Det kan blandt andet være i:

• Kontorer
• Mødelokaler
• Skoler
• Institutioner
• Hospitaler og klinikker
• Plejehjem
• Butikker
• Hoteller
• Restauranter
• Lagerbygninger
• Produktionsområder
• Offentlige bygninger
• Fællesarealer
• Større boligprojekter

DALI kan også anvendes i mindre installationer, hvis der er behov for digital dæmpning, sensorstyring eller senere ændringer i lysgrupper og scener.

DALI-systemets opbygning

En DALI-driver fungerer ikke alene som et komplet lysstyringssystem.

En installation kan blandt andet bestå af:

• DALI-drivere
• DALI-kompatible armaturer
• Busstrømforsyning
• Applikationscontroller
• Tryk eller betjeningspaneler
• Bevægelses- eller tilstedeværelsessensorer
• Dagslyssensorer
• Gateways
• Programmerings- og konfigurationsudstyr
• Integration til bygningsstyring

DALI-bussen bruges til kommunikation mellem de kompatible enheder. Den nødvendige busstrømforsyning kan være separat eller integreret i en anden systemkomponent.

Det bør kontrolleres, om en valgt controller, gateway eller sensor også leverer strøm til DALI-bussen.

Individuel styring, grupper og broadcast

DALI gør det muligt at sende kommandoer til enkelte drivere, grupper af drivere eller alle kompatible enheder på en bus.

Det kan blandt andet bruges til at:

• Styre ét armatur individuelt
• Samle armaturer i en arbejdszone
• Opdele et lokale i flere grupper
• Ændre grupper uden at ændre den faste netinstallation
• Tænde eller dæmpe alle armaturer samtidigt
• Tilpasse lysstyringen efter ændret indretning

Den individuelle styring kræver, at driverne adresseres og konfigureres som en del af idriftsættelsen.

Lysscener

DALI-systemer kan bruges til at gemme og aktivere bestemte lysniveauer som lysscener.

Det kan eksempelvis være:

• Arbejdslys
• Mødelys
• Præsentationslys
• Rengøringslys
• Aftenlys
• Grundlys
• Orienteringslys
• Forskellige indstillinger til undervisning

En lysscene kan omfatte flere armaturer, hvor hvert armatur eller hver gruppe har sit eget foruddefinerede niveau.

De konkrete scener skal programmeres i det valgte styringssystem.

DALI og DALI-2

DALI-2 er den nyere certificeringsordning for produkter baseret på DALI-standarden.

DALI-2 omfatter blandt andet certificering af:

• LED-drivere og andet kontroludstyr
• Applikationscontrollere
• Sensorer
• Tryk
• Andre input- og styreenheder

Ved valg bør du kontrollere, om produktet er:

• DALI-kompatibelt
• DALI-2-certificeret
• Registreret i producentens eller DALI Alliances produktdatabase
• Beregnet til den ønskede systemfunktion

DALI-2-certificering betyder ikke, at alle produkter har de samme funktioner. Enheden kan være certificeret efter forskellige dele af standarden og til forskellige anvendelser.

DT6 DALI-driver

DT6 betyder Device Type 6 og bruges om DALI-kontroludstyr til LED-lyskilder.

En DT6-driver styrer normalt ét lysoutput via én DALI-adresse.

Den kan blandt andet bruges til:

• Tænd og sluk
• Regulering af lysstyrken
• Gruppestyring
• Lysscener
• Sensorbaseret styring
• Individuel adressering

DT6 bruges typisk, når LED-armaturet har én kanal og kun lysstyrken skal reguleres.

En DT6-driver kan ikke automatisk styre Tunable White, RGB eller andre flerkanalsfunktioner.

DT8 DALI-driver

DT8 betyder Device Type 8 og bruges til DALI-baseret farvestyring.

En DT8-driver kan styre flere outputs eller farvekanaler under én DALI-adresse.

Afhængigt af modellen kan DT8 blandt andet bruges til:

• Tunable White
• Regulering af farvetemperatur
• RGB
• RGBW
• Andre understøttede farvefunktioner
• Samtidig regulering af lysniveau og farve

DT8-driveren skal passe til LED-modulets antal kanaler og den anvendte farvestyring.

En driver med DALI er ikke automatisk en DT8-driver. DT8-funktionen skal fremgå af produktdokumentationen.

Tunable White

Tunable White gør det muligt at regulere lysets farvetemperatur mellem flere hvide lysfarver.

Det kan blandt andet anvendes i:

• Kontorer
• Mødelokaler
• Undervisningsmiljøer
• Patient- og plejemiljøer
• Hoteller
• Restauranter
• Multifunktionelle rum

En Tunable White-løsning kræver normalt:

• Et LED-modul med mindst to hvide kanaler
• En kompatibel DT8-driver eller anden flerkanalsløsning
• Korrekt ledningsføring
• En controller, der understøtter funktionen
• Korrekt programmering

Det mulige farvetemperaturområde afhænger af LED-modulet og driverens specifikationer.

D4i-drivere

D4i er en udvidelse af DALI-2 til intelligente og dataunderstøttede armaturer.

Afhængigt af produkt og installation kan en D4i-driver blandt andet understøtte:

• Armaturdata
• Energidata
• Diagnosedata
• Driftstidsoplysninger
• Data til vedligeholdelse
• Strømforsyning til kompatible sensorer eller kommunikationsenheder
• Integration i intelligente armaturer

D4i-funktioner kan blandt andet være relevante i:

• Kontorbygninger
• Industri
• Offentlige bygninger
• Udendørsbelysning
• Smart Building-løsninger
• Armaturer med integrerede sensorer

En almindelig DALI- eller DALI-2-driver er ikke automatisk en D4i-driver. D4i-certificeringen skal fremgå af produktet eller den officielle dokumentation.

Konstantstrøm eller konstantspænding

DALI-drivere kan være udført som konstantstrøms- eller konstantspændingsdrivere.

Konstantstrømsdriver

En konstantstrømsdriver leverer en bestemt udgangsstrøm, som normalt angives i milliampere.

Det kan eksempelvis være:

• 250 mA
• 350 mA
• 500 mA
• 700 mA
• 1050 mA
• Andre faste eller programmerbare strømtrin

Konstantstrømsdrivere anvendes blandt andet til:

• Integrerede LED-moduler
• Downlights
• Spots
• LED-paneler
• Lineære armaturer
• Kontorarmaturer

Udgangsstrømmen og driverens spændingsområde skal passe til LED-modulet.

Konstantspændingsdriver

En konstantspændingsdriver leverer en fast spænding, eksempelvis 12V eller 24V.

Den kan blandt andet bruges til:

• LED-strips
• LED-bånd
• Profilbelysning
• Møbelbelysning
• Skilte
• Dekorative LED-løsninger

Den nominelle spænding skal passe til belastningen, og den samlede effekt må ikke overstige driverens dokumenterede kapacitet.

Udgangsstrøm og udgangsspænding

Ved valg af en konstantstrømsdriver skal LED-modulets nominelle strøm passe til driverens udgangsstrøm.

LED-modulets samlede fremspænding skal samtidig ligge inden for driverens dokumenterede spændingsområde.

En for høj udgangsstrøm kan blandt andet medføre:

• Højere effekt
• Øget varmeudvikling
• Ændret lysudbytte
• Belastning uden for LED-modulets specifikationer

En for lav strøm kan give mindre lys end forventet.

Ved en konstantspændingsdriver skal både den nominelle spænding og den samlede belastning passe til driveren.

Effekt og belastningsområde

Driverens effekt angives i watt, men watt alene er ikke tilstrækkeligt til at vurdere kompatibiliteten.

Kontrollér også:

• Konstant strøm eller konstant spænding
• Udgangsstrøm
• Udgangsspænding
• Minimumsbelastning
• Maksimumsbelastning
• Antal LED-moduler
• Antal kanaler
• Dæmpningsområde
• Temperaturforhold
• Driverens virkningsgrad

Den samlede belastning skal ligge inden for driverens dokumenterede område ved alle relevante driftsforhold.

Programmerbare DALI-drivere

Nogle DALI-drivere kan programmeres eller indstilles til forskellige udgangsstrømme.

Indstillingen kan eksempelvis foretages med:

• DIP-switch
• Modstand
• NFC
• Producentens programmeringsværktøj
• Digital programmering
• En særlig indstillingskomponent

Ved programmering bør du kontrollere:

• Tilladte strømtrin
• Driverens spændingsområde
• Maksimal effekt
• LED-modulets nominelle strøm
• Producentens indstillingstabel
• Krav til programmeringsudstyr
• Om programmeringen påvirker andre funktioner

En højere udgangsstrøm kan give mere lys, men kan samtidig øge effekt og temperatur. LED-modulets dokumenterede grænser må ikke overskrides.

Dæmpningsområde

DALI-drivere kan have forskellige minimumsniveauer og dæmpningskarakteristikker.

Ved valg bør du kontrollere:

• Laveste dokumenterede dæmpningsniveau
• Dæmpningskurve
• Lysstabilitet ved lave niveauer
• Slukfunktion
• Flimmerdata
• LED-modulets kompatibilitet
• Opstart ved lave niveauer
• Eventuel fade-tid

At en driver er DALI-kompatibel betyder ikke, at den kan dæmpe til samme minimumsniveau som andre DALI-drivere.

Sensorer og dagslysstyring

DALI-drivere kan indgå i et system med kompatible sensorer.

Afhængigt af installationen kan sensorerne bruges til:

• Automatisk tænding
• Automatisk slukning
• Tilstedeværelsesregistrering
• Bevægelsesregistrering
• Dæmpning ved manglende aktivitet
• Grundlys
• Regulering efter dagslys
• Styring af bestemte grupper

Sensoren kommunikerer normalt med en controller, som sender de relevante kommandoer til driverne.

En DALI-driver har ikke nødvendigvis selv en integreret sensor eller styringslogik.

DALI og bygningsstyring

DALI kan integreres med andre systemer gennem en kompatibel gateway eller controller.

Det kan blandt andet være integration til:

• KNX
• BACnet
• Modbus
• Ethernet-baserede systemer
• Bygningsautomatik
• Energiovervågning
• Central driftsstyring

Integrationen afhænger af gateway, software, DALI-version og de funktioner, som de enkelte enheder understøtter.

En DALI-driver kan ikke nødvendigvis kommunikere direkte med bygningens øvrige systemer uden en passende controller eller gateway.

DALI og trådløs styring

DALI er traditionelt et fortrådet styringssystem, men DALI-drivere kan indgå i trådløse løsninger gennem kompatible gateways eller styreenheder.

Det kan eksempelvis være:

• Casambi til DALI
• Zigbee til DALI
• Bluetooth Mesh til DALI
• Andre kompatible trådløse gateways

En almindelig DALI-driver bliver ikke automatisk en trådløs driver.

Den trådløse kommunikation kræver en separat kompatibel enhed og korrekt systemopsætning.

DALI-bus og kabling

DALI-kommunikationen føres normalt på et separat lederpar, som samtidig transporterer data og strøm til DALI-bussen.

Ved planlægning bør du kontrollere:

• Kabeltype
• Lederareal
• Kabellængde
• Spændingsfald
• Busstrømforsyning
• Antal enheder
• Adskillelse og isolation
• Topologi
• Samlinger
• Producentens anvisninger

DALI-bussen må ikke tilsluttes netspænding.

Den præcise kabling og installation skal udføres efter systemets og produkternes dokumentation.

Adressering og idriftsættelse

DALI-drivere skal normalt adresseres og konfigureres, før den individuelle styring fungerer.

Idriftsættelsen kan blandt andet omfatte:

• Søgning efter enheder
• Tildeling af adresser
• Navngivning
• Oprettelse af grupper
• Oprettelse af scener
• Konfiguration af sensorer
• Indstilling af minimums- og maksimumsniveau
• Test af armaturer
• Dokumentation af installationen

Den anvendte software og arbejdsgang afhænger af controlleren og systemleverandøren.

Startstrøm

DALI-drivere kan trække en kortvarig høj startstrøm, når netspændingen tilsluttes.

Startstrømmen kan have betydning for:

• Antal drivere på samme sikring
• Automatsikringer
• Relæer
• Kontaktorer
• Nødstrømsanlæg
• Andre koblingskomponenter

Driverens nominelle wattforbrug kan derfor ikke alene bruges til at fastlægge, hvor mange drivere der kan tilsluttes samme kreds.

Producentens oplysninger om startstrøm og anbefalet antal drivere bør kontrolleres.

Flimmer

Flimmer afhænger blandt andet af driverens konstruktion, LED-belastning og det valgte dæmpningsniveau.

Ved valg kan det være relevant at kontrollere:

• Dokumenterede flimmerdata
• Lysstabilitet
• Stroboskopisk effekt
• Dæmpning ved lavt niveau
• Anvendelse ved kamera eller video
• Krav til arbejdsområdet

En DALI-driver eller DALI-2-certificering betyder ikke automatisk, at driveren er flimmerfri.

IP-klasse og placering

DALI-driverens IP-klasse beskriver dens beskyttelse mod faste genstande, støv og vand.

Ved valg bør du kontrollere:

• Indendørs eller udendørs placering
• Fugt
• Kondens
• Støv
• Placering i armatur
• Separat kapsling
• Kabelindføringer
• Temperatur
• Adgang til service
• Producentens anvisninger

En høj IP-klasse dokumenterer ikke automatisk modstandsdygtighed over for salt, kemikalier, højtryksrensning eller alle udendørs miljøer.

Temperatur og Tc-punkt

Driverens temperatur har betydning for funktion og dokumenteret levetid.

På driveren eller i databladet kan der blandt andet være angivet:

• Ta-værdi
• Tc-punkt
• Maksimal Tc-temperatur
• Minimumstemperatur
• Maksimumstemperatur
• Levetid ved bestemte temperaturer

Tc-punktet er et bestemt målepunkt på driverens kabinet. Temperaturen ved dette punkt må ikke overstige den angivne maksimale værdi under drift.

Driveren bør placeres, så varme kan bortledes efter producentens anvisninger.

SELV og isolationsklasse

Nogle DALI-drivere har en SELV-klassificeret udgang, mens andre har en anden elektrisk konstruktion.

Ved valg bør du kontrollere:

• Isolationsklasse
• SELV-angivelse
• Primær og sekundær side
• Jordforbindelse
• Berøringsbeskyttelse
• Udgangsspænding
• Maksimal ledningslængde
• Armaturets konstruktion

En lav udgangsspænding er ikke i sig selv dokumentation for, at hele installationen opfylder kravene til SELV.

Udskiftning af en eksisterende DALI-driver

Ved udskiftning af en eksisterende DALI-driver skal både elektriske data og styringsfunktioner sammenlignes.

Kontrollér blandt andet:

• Konstant strøm eller konstant spænding
• Udgangsstrøm
• Udgangsspænding
• Effektområde
• Minimumsbelastning
• DALI eller DALI-2
• DT6 eller DT8
• Antal kanaler
• Tunable White eller farvestyring
• D4i, hvis relevant
• Dæmpningsområde
• Driverens mål
• Terminaler
• IP-klasse
• Temperaturdata
• Startstrøm
• Isolationsklasse
• Programmering

En elektrisk kompatibel driver kan stadig være uegnet, hvis den ikke understøtter de nødvendige DALI-funktioner.

Hvilken DALI-driver skal du vælge?

Når du vælger en DALI-driver, bør du især kontrollere:

• Konstant strøm eller konstant spænding
• Udgangsstrøm
• Udgangsspænding
• Effektområde
• Minimums- og maksimumsbelastning
• Antal LED-moduler
• Antal kanaler
• DALI eller DALI-2
• DT6 eller DT8
• Tunable White eller farvestyring
• D4i, hvis relevant
• Dæmpningsområde
• Flimmerdata
• Mulighed for programmering
• Driverens mål
• IP-klasse
• Temperaturdata
• Tc-værdi
• Startstrøm
• SELV og isolationsklasse
• Busstrømforsyning
• Kompatibilitet med controller og sensorer
• Kompatibilitet med LED-modulet

Valget skal tage udgangspunkt i både LED-belastningen, styringsbehovet og den samlede DALI-installation.

DALI Driver hos DBS lys

Hos DBS lys finder du DALI-drivere til digital styring af kompatible LED-armaturer, LED-moduler og belysningssystemer.

Udvalget kan omfatte konstantstrøms- og konstantspændingsdrivere med forskellige strømstyrker, spændingsområder, effekter og DALI-funktioner. På udvalgte modeller kan funktionerne blandt andet omfatte DALI-2, DT8, Tunable White, programmerbar udgangsstrøm eller D4i.

Kontrollér altid driverens elektriske data, DALI-version, enhedstype, antal kanaler og kompatibilitet med det samlede styringssystem, inden produktet vælges.

Elektrisk installation

DALI-drivere skal monteres, tilsluttes og konfigureres efter producentens anvisninger.

Det er særligt vigtigt at kontrollere:

• Primær og sekundær tilslutning
• DALI-bussens tilslutning
• Busstrømforsyning
• Kabelaflastning
• Jordforbindelse
• Berøringsbeskyttelse
• Temperaturforhold
• LED-belastning
• Driverens placering
• Adressering og idriftsættelse

Arbejde på den faste elektriske installation skal udføres efter gældende regler og af en autoriseret elinstallatørvirksomhed, hvor arbejdet kræver autorisation.
