Casambi-drivere til trådløs styring af LED-belysning

En Casambi-driver kombinerer strømforsyning til en kompatibel LED-løsning med trådløs lysstyring via Casambi. Systemet anvender Bluetooth Low Energy og kan indgå i et trådløst netværk med kompatible drivere, armaturer, sensorer, tryk og styringsenheder.

Hos DBS lys finder du Casambi-drivere til forskellige LED-armaturer, LED-moduler og belysningsinstallationer. Sortimentet kan omfatte både konstantstrøms- og konstantspændingsdrivere med forskellige effekter, udgangsstrømme, spændingsområder og styringsprofiler.

Når du vælger en Casambi-driver, skal både den elektriske kompatibilitet og styringsfunktionerne kontrolleres. Driverens strøm, spænding, effekt, antal kanaler og Casambi-profil skal passe til LED-modulet og den ønskede betjening.

Hvad er en Casambi-driver?

En Casambi-driver er en LED-driver med integreret eller tilknyttet Casambi-kommunikation.

Afhængigt af modellen kan den blandt andet give mulighed for:

• Trådløs tænd og sluk
• Regulering af lysstyrken
• Gruppestyring
• Lysscener
• Tidsplaner
• Sensorstyring
• Dagslysstyring
• Betjening via Casambi-appen
• Betjening med kompatible trådløse tryk
• Styring af flere lyskanaler
• Tunable White på kompatible modeller

De tilgængelige funktioner afhænger af driverens konstruktion, profil og den tilsluttede LED-løsning.

Casambi og Bluetooth Mesh

Casambi anvender Bluetooth Low Energy til kommunikationen mellem kompatible enheder.

Enhederne kan indgå i et mesh-netværk, hvor kommunikationen sendes videre mellem netværkets enheder. Det betyder, at betjeningen ikke udelukkende afhænger af en direkte forbindelse mellem telefonen og hver enkelt driver.

Netværkets funktion afhænger blandt andet af:

• Antal enheder
• Afstand mellem enhederne
• Bygningsmaterialer
• Placering i armaturer
• Metalafskærmning
• Netværksopsætning
• Valgt Casambi-netværkstype
• Kompatible enheder

Den faktiske trådløse rækkevidde kan derfor ikke angives som én fast afstand for alle installationer.

Betjening via Casambi-appen

Casambi-netværket kan konfigureres og betjenes via en kompatibel smartphone eller tablet med Casambi-appen.

Afhængigt af installationen kan appen blandt andet bruges til:

• Tænd og sluk
• Dæmpning
• Oprettelse af grupper
• Oprettelse af lysscener
• Tidsstyring
• Konfiguration af sensorer
• Ændring af betjening
• Justering af farvetemperatur
• Administration af netværket

Den mobile enhed bruges til opsætning og betjening, men de konfigurerede funktioner kan fortsat fungere mellem netværkets enheder uden konstant forbindelse til telefonen.

Fjernbetjening uden for Casambi-netværkets lokale rækkevidde kan kræve en kompatibel gateway eller anden netværksløsning.

Trådløs styring uden særskilt styrekabel

Casambi kan gøre det muligt at styre belysningen uden en særskilt DALI-, 1-10V- eller anden traditionel styreledning mellem betjeningen og driveren.

Det kan være relevant ved:

• Renovering
• Eksisterende installationer
• Ændringer i ruminddelingen
• Kontorer
• Mødelokaler
• Butikker
• Restauranter
• Hoteller
• Udstillinger
• Boliger

Driverne og armaturerne skal fortsat have den nødvendige elektriske strømforsyning.

Trådløs styring betyder derfor ikke, at armaturerne kan installeres uden kabling.

Hvor bruges Casambi-drivere?

Casambi-drivere kan blandt andet anvendes i:

• Kontorer
• Mødelokaler
• Butikker
• Showrooms
• Restauranter
• Hoteller
• Udstillingsområder
• Institutioner
• Boliger
• Renoveringsprojekter
• Armaturer med integrerede LED-moduler
• Lineære belysningssystemer
• Downlights og spots
• Dekorative armaturer

Driveren skal være kompatibel med både armaturet, LED-modulet og den ønskede Casambi-funktion.

Konstantstrøm eller konstantspænding

Casambi-drivere kan være udført som konstantstrøms- eller konstantspændingsdrivere.

Konstantstrømsdriver

En konstantstrømsdriver leverer en bestemt strøm, som normalt angives i milliampere.

Det kan eksempelvis være:

• 250 mA
• 350 mA
• 500 mA
• 700 mA
• 1050 mA

Konstantstrømsdrivere bruges ofte til:

• Integrerede LED-moduler
• Downlights
• Spots
• Paneler
• Lineære armaturer
• Andre armaturer med specificeret strømstyrke

Udgangsstrømmen og driverens spændingsområde skal passe til LED-modulet.

Konstantspændingsdriver

En konstantspændingsdriver leverer en fast spænding, typisk 12V eller 24V.

Den kan blandt andet bruges til:

• LED-strips
• LED-bånd
• Profilbelysning
• Møbelbelysning
• Skilte
• Dekorative LED-løsninger

Driverens spænding skal passe til belastningen, og den samlede effekt må ikke overstige driverens dokumenterede kapacitet.

Udgangsstrøm og spændingsområde

Ved en konstantstrømsdriver skal både udgangsstrømmen og spændingsområdet kontrolleres.

LED-modulets nominelle strøm skal passe til driverens indstilling, og modulets samlede fremspænding skal ligge inden for driverens udgangsområde.

En for høj strøm kan blandt andet medføre:

• Øget effekt
• Højere temperatur
• Ændret lysudbytte
• Belastning uden for LED-modulets specifikationer

En for lav strøm kan give mindre lys end forventet.

Ved en konstantspændingsdriver skal belastningens nominelle spænding passe til driverens udgang, eksempelvis 12V DC eller 24V DC.

Effekt og belastning

Driverens effekt angives i watt, men watt alene afgør ikke, om driveren passer.

Kontrollér også:

• Konstant strøm eller konstant spænding
• Udgangsstrøm
• Udgangsspænding
• Minimumsbelastning
• Maksimumsbelastning
• Antal LED-moduler
• Antal kanaler
• Driverens temperaturforhold
• Belastningen ved forskellige lysniveauer

Den samlede belastning skal ligge inden for driverens dokumenterede område.

Fast eller programmerbar udgangsstrøm

Nogle Casambi-drivere har en fast udgangsstrøm, mens andre kan indstilles eller programmeres til forskellige strømtrin.

Indstillingen kan eksempelvis foretages med:

• DIP-switch
• Modstand
• NFC
• Producentens programmeringsværktøj
• En bestemt driverprofil

Ved indstilling bør du kontrollere:

• Tilladte strømtrin
• Tilhørende spændingsområde
• Maksimal effekt
• LED-modulets nominelle strøm
• Producentens indstillingstabel
• Krav til programmeringsudstyr

Casambi-appen erstatter ikke nødvendigvis producentens værktøj til indstilling af driverens elektriske udgangsstrøm.

Dæmpning

Casambi-drivere kan normalt regulere lysstyrken trådløst, men det faktiske dæmpningsområde afhænger af den konkrete driver og LED-belastning.

Ved valg bør du kontrollere:

• Driverens minimumsniveau
• Maksimumsniveau
• Dæmpningskurve
• Lysstabilitet ved lavt niveau
• Flimmerdata
• LED-modulets kompatibilitet
• Driverens Casambi-profil
• Antal kanaler

En Casambi-driver kan ikke antages at dæmpe helt ned til nul eller til samme minimumsniveau som andre modeller.

Tunable White og farvestyring

Udvalgte Casambi-drivere kan styre flere LED-kanaler.

Det kan blandt andet bruges til:

• Tunable White
• Warm Dim
• RGB
• RGBW
• Andre flerkanalsløsninger

Funktionen kræver:

• En driver med det rette antal kanaler
• En kompatibel Casambi-profil
• Et LED-modul med tilsvarende kanaler
• Korrekt kabling
• Korrekt konfiguration i appen

En almindelig énkanals Casambi-driver kan ikke automatisk regulere farvetemperatur eller farve.

Grupper og lysscener

Kompatible armaturer og drivere kan organiseres i grupper og lysscener.

Det kan eksempelvis gøre det muligt at:

• Betjene flere armaturer samlet
• Opdele et lokale i lyszoner
• Oprette forskellige lysniveauer
• Skifte mellem arbejdslys og præsentationslys
• Samle flere rumfunktioner
• Aktivere bestemte indstillinger fra et tryk

Grupper og scener oprettes som en del af netværkets konfiguration.

Den ønskede opbygning bør planlægges, inden et større system sættes i drift.

Sensorer og dagslysstyring

Casambi-drivere kan indgå i et netværk med kompatible bevægelses-, tilstedeværelses- og dagslyssensorer.

Afhængigt af løsningen kan sensorerne bruges til:

• Automatisk tænding
• Automatisk slukning
• Dæmpning efter aktivitet
• Grundlys
• Regulering efter dagslys
• Tidsafhængige funktioner
• Styring af bestemte grupper

Sensorens registreringsområde, placering og kompatibilitet skal passe til installationen.

Driveren har ikke nødvendigvis selv en integreret sensor.

Trådløse tryk

Casambi-netværket kan betjenes med kompatible trådløse eller fortrådede tryk og betjeningsenheder.

Et tryk kan afhængigt af konfigurationen bruges til:

• Tænd og sluk
• Dæmpning
• Aktivering af scener
• Styring af grupper
• Regulering af farvetemperatur
• Andre programmerede funktioner

Betjeningen afhænger af det valgte tryk, den anvendte Casambi-enhed og netværkets konfiguration.

Casambi Ready og kompatibilitet

Produkter i Casambi-økosystemet kan være fremstillet af forskellige producenter.

Når du kombinerer enheder, bør du kontrollere:

• Casambi-kompatibilitet
• Enhedens profil
• Understøttede funktioner
• Antal kanaler
• Netværkstype
• Firmware
• Driverens elektriske data
• Sensor- og trykfunktioner
• Producentens dokumentation

At to produkter kommunikerer via Casambi betyder ikke nødvendigvis, at de understøtter præcis de samme funktioner.

Casambi og DALI

Casambi og DALI er forskellige styringsformer, men de kan kombineres gennem kompatible grænseflader eller styringsenheder.

En Casambi-til-DALI-enhed kan afhængigt af modellen eksempelvis:

• Sende DALI Broadcast
• Styre udvalgte DALI-adresser
• Regulere en eller flere DALI-kanaler
• Integrere DALI-armaturer i et Casambi-netværk

En almindelig DALI-driver bliver ikke automatisk en Casambi-driver.

Det kræver en kompatibel Casambi-DALI-grænseflade og korrekt konfiguration.

Casambi og MasterConnect

Casambi og Philips MasterConnect er separate trådløse styringsløsninger.

Begge kan findes i forbindelse med udvalgte Philips Xitanium-drivere og kompatible armaturer, men en MasterConnect-driver bør ikke generelt beskrives som en Casambi-driver.

Ved valg bør du kontrollere den præcise variant:

• Casambi eller CD
• MasterConnect eller MC
• Sensor Ready eller SR
• Driverens fulde typenummer
• Kompatible sensorer og betjeningsenheder
• Den tilhørende app og systemplatform

Det kan ikke antages, at en MasterConnect-enhed kan tilføjes til et Casambi-netværk, eller at en Casambi-enhed kan tilføjes direkte til et MasterConnect-system.

Netværk og rækkevidde

Casambi-enheder kommunikerer i et trådløst mesh-netværk.

Den faktiske kommunikation påvirkes blandt andet af:

• Afstand mellem enhederne
• Antal netværksenheder
• Metalarmaturer
• Betonvægge
• Etageadskillelser
• Tekniske skabe
• Placering over lofter
• Andre trådløse signaler
• Netværkets konfiguration

Driveren bør placeres, så radiosignalet ikke afskærmes unødigt.

Ved større eller komplekse bygninger bør netværkets opbygning planlægges som en del af projektet.

Driverens placering

Casambi-driveren kan være beregnet til:

• Indbygning i et armatur
• Placering over et nedhængt loft
• Montering i en separat kapsling
• Montering på en egnet overflade
• Placering i et teknisk område

Ved placering bør du kontrollere:

• Driverens mål
• Ventilation
• Temperatur
• Afstand til isolering
• Adgang til service
• IP-klasse
• Kabelaflastning
• Radiosignal
• Metalafskærmning
• Producentens monteringsanvisning

En placering inde i et lukket metalkabinet kan påvirke den trådløse kommunikation.

IP-klasse

IP-klassen beskriver driverens beskyttelse mod faste genstande, støv og vand.

Ved valg bør du kontrollere:

• Indendørs eller udendørs placering
• Fugt
• Kondens
• Støv
• Indbygning i armatur
• Separat kapsling
• Kabelindføringer
• Temperatur
• Producentens anvisninger

En høj IP-klasse dokumenterer ikke automatisk, at driveren tåler salt, kemikalier, højtryksrensning eller alle udendørs placeringer.

Temperatur og Tc-punkt

Driverens temperatur har betydning for funktion, trådløs kommunikation og dokumenteret levetid.

På driveren eller i databladet kan der blandt andet være angivet:

• Omgivelsestemperatur
• Ta-værdi
• Tc-punkt
• Maksimal Tc-temperatur
• Minimumstemperatur
• Levetid ved bestemte temperaturer

Tc-punktet er et målepunkt på driverens kabinet. Temperaturen ved dette punkt må ikke overstige den angivne maksimale værdi under drift.

Driveren bør placeres, så varme kan bortledes efter producentens anvisninger.

Startstrøm

Casambi-drivere kan trække en kortvarig høj startstrøm, når netspændingen tilsluttes.

Startstrømmen kan have betydning for:

• Antal drivere på samme sikring
• Automatsikringer
• Relæer
• Kontaktorer
• Sensorer
• Andre koblingskomponenter

Driverens nominelle effekt kan derfor ikke alene bruges til at fastlægge, hvor mange enheder der kan tilsluttes samme kreds.

Producentens oplysninger om startstrøm og anbefalet antal drivere bør kontrolleres.

Flimmer

Flimmer afhænger blandt andet af driverens konstruktion, LED-belastning og det valgte dæmpningsniveau.

Ved valg kan det være relevant at kontrollere:

• Dokumenterede flimmerdata
• Lysstabilitet
• Stroboskopisk effekt
• Dæmpning ved lavt niveau
• Anvendelse ved kamera eller video
• Krav til arbejdsområdet

Casambi-kompatibilitet betyder ikke automatisk, at driveren er flimmerfri.

SELV og isolationsklasse

Nogle Casambi-drivere har en SELV-klassificeret udgang, mens andre har en anden elektrisk opbygning.

Ved valg bør du kontrollere:

• Isolationsklasse
• SELV-angivelse
• Primær og sekundær side
• Jordforbindelse
• Berøringsbeskyttelse
• Maksimal ledningslængde
• Armaturets konstruktion

En lav udgangsspænding dokumenterer ikke i sig selv, at hele installationen opfylder kravene til SELV.

Udskiftning af en eksisterende Casambi-driver

Ved udskiftning af en eksisterende driver skal både elektriske data og Casambi-funktioner sammenlignes.

Kontrollér blandt andet:

• Konstant strøm eller konstant spænding
• Udgangsstrøm
• Udgangsspænding
• Effektområde
• Antal kanaler
• Casambi-profil
• Dæmpningsområde
• Tunable White eller farvestyring
• Netværkskompatibilitet
• Driverens mål
• IP-klasse
• Temperaturdata
• Isolationsklasse
• Terminaler
• Programmering

En elektrisk kompatibel driver kan stadig være uegnet, hvis den ikke understøtter den eksisterende Casambi-profil eller de nødvendige styringsfunktioner.

Hvilken Casambi-driver skal du vælge?

Når du vælger en Casambi-driver, bør du især kontrollere:

• Konstant strøm eller konstant spænding
• Udgangsstrøm
• Udgangsspænding
• Effektområde
• Minimums- og maksimumsbelastning
• 12V eller 24V, hvis relevant
• Antal LED-kanaler
• Casambi-profil
• Dæmpningsområde
• Tunable White eller farvestyring
• Grupper og scenefunktioner
• Sensor- og trykkompatibilitet
• Netværkstype
• Driverens mål
• IP-klasse
• Temperaturdata
• Tc-værdi
• Startstrøm
• SELV og isolationsklasse
• Flimmerdata
• Mulighed for programmering
• Kompatibilitet med LED-modulet

Valget skal tage udgangspunkt i både LED-belastningen, den ønskede styring og den samlede installation.

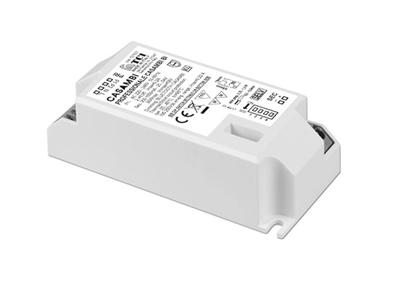

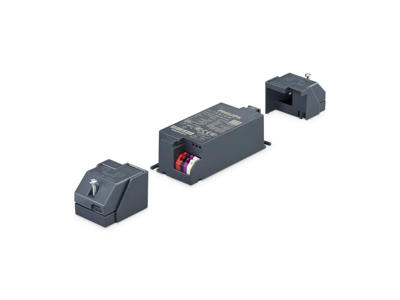

Casambi Driver hos DBS lys

Hos DBS lys finder du Casambi-drivere til trådløs styring af kompatible LED-armaturer, LED-moduler og andre belysningsløsninger.

Udvalget kan omfatte konstantstrøms- og konstantspændingsdrivere med forskellige effekter, strømstyrker, spændingsområder og Casambi-profiler.

Kontrollér altid driverens elektriske data, antal kanaler, styringsfunktioner og kompatibilitet med det eksisterende Casambi-netværk, inden produktet vælges.

Elektrisk installation

Casambi-drivere skal monteres og tilsluttes efter producentens anvisninger.

Det er særligt vigtigt at kontrollere:

• Primær og sekundær tilslutning
• Kabelaflastning
• Jordforbindelse
• Berøringsbeskyttelse
• Temperaturforhold
• Driverens placering
• Radiosignal
• LED-belastning
• Netværkskonfiguration

Arbejde på den faste elektriske installation skal udføres efter gældende regler og af en autoriseret elinstallatørvirksomhed, hvor arbejdet kræver autorisation.
