12V og 24V LED-drivere til LED-strips og lavvoltsbelysning

12V- og 24V LED-drivere bruges til at forsyne kompatibel LED-belysning med en fast lav spænding. Denne type driver betegnes også som en LED-strømforsyning eller konstantspændingsdriver og anvendes blandt andet til LED-strips, LED-bånd, skilte, møbelbelysning og andre lavvoltsløsninger.

Hos DBS lys finder du LED-drivere med 12V eller 24V udgang i forskellige effektstørrelser og udførelser. Sortimentet kan omfatte modeller til indbygning, selvstændig montering og udvalgte indendørs eller udendørs installationer.

Når du vælger en 12V- eller 24V-driver, skal udgangsspændingen passe præcist til LED-produktet. Du bør desuden kontrollere den samlede belastning, dæmpningsmetode, driverens mål, kapslingsklasse og placering.

Hvad er en 12V eller 24V LED-driver?

En 12V- eller 24V LED-driver omdanner normalt netspændingen til en fast lav jævnspænding.

Driveren kan blandt andet bruges til:

• LED-strips
• LED-bånd
• Profilbelysning
• Møbelbelysning
• Skilte
• Displaybelysning
• Dekorativ belysning
• Lavvoltsarmaturer
• Hyldebelysning
• Sokkelbelysning

Driveren skal levere den spænding, som LED-produktet er beregnet til.

12V og 24V er ikke det samme

En 12V LED-driver og en 24V LED-driver har forskellige udgangsspændinger.

Det betyder:

• En 12V LED-strip skal normalt forsynes med 12V
• En 24V LED-strip skal normalt forsynes med 24V
• En 12V-belastning må ikke tilsluttes en 24V-driver
• En 24V-belastning fungerer ikke korrekt med en 12V-driver

Betegnelsen 12/24V i kategorinavnet betyder derfor, at kategorien indeholder både 12V- og 24V-drivere. Det betyder ikke nødvendigvis, at den enkelte driver kan levere begge spændinger.

Kontrollér altid produktets præcise udgangsspænding før tilslutning.

Konstantspændingsdriver

12V- og 24V-drivere er normalt konstantspændingsdrivere.

Det betyder, at driveren leverer en fast spænding, mens den tilsluttede belastning trækker den nødvendige strøm inden for driverens kapacitet.

En konstantspændingsdriver bør ikke forveksles med en konstantstrømsdriver, som eksempelvis kan levere:

• 350 mA
• 500 mA
• 700 mA
• Andre faste strømstyrker

Konstantstrømsdrivere bruges ofte til integrerede LED-moduler, mens konstantspændingsdrivere typisk bruges til LED-strips og andre 12V- eller 24V-produkter.

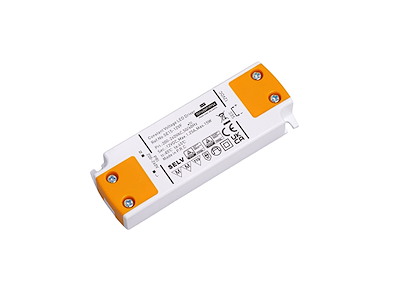

12V LED-driver

En 12V LED-driver bruges til LED-produkter, der er specificeret til 12V.

Det kan blandt andet være:

• Korte LED-strips
• Møbelbelysning
• Hyldebelysning
• Skilte
• Displayløsninger
• Udvalgte lavvoltsarmaturer
• Dekorative installationer

Ved valg bør du kontrollere:

• 12V DC-udgang
• Den samlede effekt
• Driverens maksimale strøm
• Polaritet
• Kabellængde
• Spændingsfald
• Dæmpningsmulighed
• IP-klasse

24V LED-driver

En 24V LED-driver bruges til LED-produkter, der er specificeret til 24V.

24V anvendes ofte til:

• Længere LED-strips
• Profilbelysning
• Skilte
• Butiksinventar
• Møbelinstallationer
• Lineære lysløsninger
• Professionelle lavvoltsinstallationer

En højere systemspænding kan reducere strømmen ved samme effekt og dermed begrænse spændingsfaldet sammenlignet med en tilsvarende 12V-installation.

Den konkrete løsning skal dog fortsat dimensioneres efter effekt, kabellængde og lederareal.

Beregn den samlede belastning

Den samlede effekt fra de tilsluttede LED-produkter må ikke overstige driverens dokumenterede kapacitet.

Ved LED-strips beregnes belastningen ud fra:

• Stripens effekt pr. meter
• Den samlede længde
• Eventuelle øvrige tilsluttede produkter
• Driverens maksimale effekt
• Producentens anbefalede belastning

Eksempelvis vil fem meter LED-strip med en effekt på 10W pr. meter have en samlet nominel belastning på 50W.

Der bør vælges en driver med en passende kapacitet efter producentens anvisninger. Driveren bør hverken overbelastes eller unødigt overdimensioneres uden hensyn til minimumsbelastning og dæmpningsfunktion.

Watt og ampere

Driverens kapacitet kan være angivet i både watt og ampere.

Ved konstant spænding hænger værdierne sammen, men du bør kontrollere begge dele.

En driver må ikke belastes med mere end den dokumenterede:

• Maksimale effekt i watt
• Maksimale udgangsstrøm i ampere

Ved flere parallelle LED-belastninger skal den samlede effekt og strøm medregnes.

Spændingsfald

Spændingsfald kan opstå i længere kabler og LED-strips.

Det kan blandt andet medføre:

• Lavere lysstyrke længst fra driveren
• Uens lys langs strippen
• Ændret lysfarve på RGB- eller Tunable White-løsninger
• Utilstrækkelig spænding ved belastningen
• Øget strøm i dele af installationen

Spændingsfaldet afhænger blandt andet af:

• 12V eller 24V
• Samlet effekt
• Strømstyrke
• Kabellængde
• Lederareal
• Tilslutningsmetode
• LED-stripens længde

Ved længere installationer kan det være relevant at tilføre strøm flere steder eller opdele belastningen på flere drivere.

Tilslutning af flere LED-strips

Flere kompatible LED-strips kan tilsluttes samme konstantspændingsdriver, hvis den samlede belastning ligger inden for driverens specifikationer.

Ved planlægning bør du kontrollere:

• Samlet wattforbrug
• Samlet strøm
• Parallel tilslutning
• Kabellængder
• Spændingsfald
• Sikring af de enkelte grene
• Terminalernes kapacitet
• Driverens placering

LED-strips til konstant spænding tilsluttes normalt parallelt og ikke i serie, medmindre producenten specifikt angiver andet.

Dæmpbare 12V- og 24V-drivere

Nogle 12V- og 24V-drivere kan dæmpes, mens andre kun understøtter tænd og sluk.

Dæmpningsmetoden kan blandt andet være:

• Fasedæmpning på indgangssiden
• 1-10V
• 0-10V
• DALI
• Push-dæmpning
• Casambi
• PWM på udgangssiden
• Zigbee eller anden trådløs styring

Driver, dæmper, controller og LED-belastning skal være udviklet til at fungere sammen.

En almindelig On/Off-driver kan ikke automatisk dæmpes ved at tilslutte en lysdæmper.

PWM-dæmpning

PWM står for Pulse Width Modulation og bruges ofte til regulering af konstantspændingsbaseret LED-belysning.

Afhængigt af løsningen kan PWM-styring anvendes til:

• Enkeltfarvet LED-strip
• Tunable White
• RGB
• RGBW
• Flerkanals LED-belysning

Styringen kan ske gennem en separat controller efter driveren eller være integreret i strømforsyningen.

Kontrollér blandt andet:

• Systemspænding
• Antal kanaler
• Maksimal strøm pr. kanal
• Samlet effekt
• PWM-frekvens
• Flimmerdata
• Kompatibilitet med styringen

Enkeltfarvet og flerkanals LED

En almindelig 12V- eller 24V-driver leverer strøm til systemet, men styrer ikke nødvendigvis flere farvekanaler.

Flerkanalsløsninger kan blandt andet være:

• Tunable White
• Dim-to-Warm
• RGB
• RGBW
• RGB+CCT

Disse løsninger kræver normalt en kompatibel controller med det korrekte antal kanaler.

En almindelig strømforsyning med én udgang kan derfor ikke alene regulere farve eller farvetemperatur.

Polaritet

12V- og 24V DC-installationer er normalt polaritetsafhængige.

Tilslutningerne kan blandt andet være markeret som:

• Plus og minus
• V+ og V-
• LED+ og LED-
• Positive og negative terminaler

Forkert polaritet kan betyde, at LED-belysningen ikke tænder, og kan på visse produkter medføre skade.

Producentens koblingsdiagram skal altid følges.

AC eller DC

De fleste LED-strips og lavvolts-LED-produkter anvender jævnspænding, som angives med DC.

Det bør derfor kontrolleres, om driverens udgang er:

• 12V DC
• 24V DC
• 12V AC
• 24V AC
• En anden specificeret spænding

En LED-belastning beregnet til DC bør ikke tilsluttes en AC-forsyning, medmindre produktet specifikt er udviklet til det.

Driverens mål og placering

Driverens fysiske mål har betydning ved indbygning i møbler, lofter, profiler og armaturer.

Kontrollér blandt andet:

• Længde
• Bredde
• Højde
• Monteringshuller
• Terminalernes placering
• Plads til kabler
• Ventilation
• Adgang til service
• Afstand til isolering

En driver med den rette effekt kan stadig være uegnet, hvis den ikke kan placeres og ventileres efter producentens anvisninger.

Indbygget eller selvstændig driver

12V- og 24V-drivere kan være beregnet til forskellige former for installation.

Det kan blandt andet være:

• Indbygning i armatur
• Placering i møbel
• Montering over loft
• Placering i separat kapsling
• Selvstændig montering på en overflade
• Udendørs placering på dokumenterede modeller

Ved valg bør du kontrollere:

• Berøringsbeskyttelse
• Kabelaflastning
• IP-klasse
• Temperatur
• Ventilation
• Monteringsretning
• Adgang til service
• Producentens anvisninger

IP-klasse

IP-klassen beskriver driverens beskyttelse mod faste genstande, støv og vand.

Ved valg bør du kontrollere:

• Indendørs eller udendørs placering
• Fugt
• Kondens
• Støv
• Placering i armatur eller kapsling
• Kabelindføringer
• Temperatur
• Risiko for direkte vandpåvirkning

En høj IP-klasse betyder ikke automatisk, at driveren tåler højtryksrensning, kemikalier, salt eller alle udendørs placeringer.

En lav IP-klasse kan i visse installationer anvendes i en egnet kapsling, men hele løsningen skal være korrekt udført.

Temperatur og Tc-punkt

Driverens temperatur har betydning for funktion og dokumenteret levetid.

På driveren eller i databladet kan der blandt andet være angivet:

• Ta-værdi
• Tc-punkt
• Maksimal Tc-temperatur
• Minimumstemperatur
• Maksimumstemperatur
• Levetid ved bestemte temperaturer

Tc-punktet er et målepunkt på driverens kabinet. Temperaturen ved dette punkt må ikke overstige den angivne maksimale værdi under drift.

Driveren bør placeres, så varme kan bortledes efter producentens anvisninger.

Startstrøm

LED-drivere kan trække en kortvarig høj startstrøm, når netspændingen tilsluttes.

Startstrømmen kan have betydning for:

• Antal drivere på samme sikring
• Automatsikringer
• Relæer
• Kontaktorer
• Sensorer
• Styringskomponenter
• Større installationer med mange drivere

Driverens nominelle effekt kan derfor ikke alene bruges til at beregne, hvor mange drivere der kan tilsluttes samme kreds.

Beskyttelsesfunktioner

Afhængigt af modellen kan driveren have beskyttelse mod eksempelvis:

• Kortslutning
• Overbelastning
• Overtemperatur
• Overspænding
• Tomgang
• Forkert belastning

Funktionerne varierer mellem produkterne og skal fremgå af driverens dokumentation.

Indbyggede beskyttelsesfunktioner erstatter ikke korrekt dimensionering og installation.

Flimmer

Flimmer afhænger blandt andet af driverens konstruktion, belastningen og den valgte dæmpningsmetode.

Ved valg kan det være relevant at kontrollere:

• Dokumenterede flimmerdata
• Lysstabilitet
• PWM-frekvens
• Stroboskopisk effekt
• Dæmpning ved lavt niveau
• Anvendelse ved kamera eller video
• Krav til arbejdsområdet

En 12V- eller 24V LED-driver er ikke automatisk flimmerfri.

SELV og isolationsklasse

Nogle 12V- og 24V-drivere har en SELV-klassificeret udgang, mens andre har en anden elektrisk opbygning.

Ved valg bør du kontrollere:

• SELV-angivelse
• Isolationsklasse
• Primær og sekundær side
• Jordforbindelse
• Berøringsbeskyttelse
• Maksimal ledningslængde
• Produktets anvendelse
• Den samlede installations opbygning

En udgang på 12V eller 24V er ikke i sig selv dokumentation for, at hele installationen opfylder kravene til SELV.

Udskiftning af en eksisterende driver

Ved udskiftning af en eksisterende 12V- eller 24V-driver skal alle relevante data sammenlignes.

Kontrollér blandt andet:

• 12V eller 24V
• AC eller DC
• Konstant spænding
• Maksimal effekt
• Maksimal udgangsstrøm
• Minimumsbelastning
• Dæmpningsmetode
• Driverens mål
• Terminaler
• IP-klasse
• Temperaturdata
• Startstrøm
• SELV og isolationsklasse
• Monteringsform
• LED-belastningens specifikationer

En driver med samme watt er ikke nødvendigvis en kompatibel erstatning, hvis spænding, dæmpningsmetode eller konstruktion er anderledes.

Hvilken 12V- eller 24V-driver skal du vælge?

Når du vælger en LED-driver til lavvoltsbelysning, bør du især kontrollere:

• 12V eller 24V
• AC eller DC
• Konstantspændingsdriver
• LED-produktets nominelle spænding
• Samlet effekt
• Maksimal udgangsstrøm
• Minimumsbelastning
• Antal tilsluttede produkter
• Kabellængde
• Lederareal
• Spændingsfald
• Polaritet
• On/Off eller dæmpbar
• Dæmpningsmetode
• Antal kanaler
• Driverens mål
• IP-klasse
• Temperaturdata
• Tc-værdi
• Startstrøm
• SELV og isolationsklasse
• Beskyttelsesfunktioner
• Flimmerdata
• Indendørs eller udendørs placering

Valget skal tage udgangspunkt i LED-belastningens præcise spænding og den samlede installation – ikke kun i driverens wattangivelse.

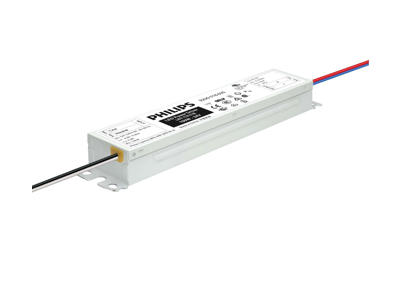

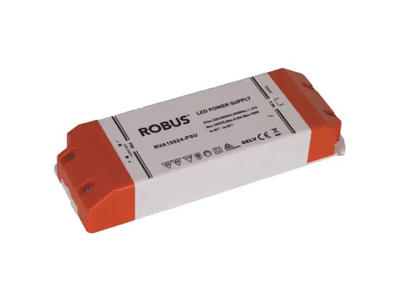

12/24V LED Driver hos DBS lys

Hos DBS lys finder du LED-drivere med 12V eller 24V udgang til kompatible LED-strips, LED-bånd, skilte, møbelbelysning og andre lavvoltsløsninger.

Udvalget kan omfatte forskellige effektstørrelser, kapslingsklasser, fysiske mål og dæmpningsmuligheder.

Kontrollér altid, om LED-produktet kræver 12V eller 24V, og sammenlign den samlede belastning, udgangsstrøm, dæmpningsmetode og driverens anvendelsesområde, inden produktet vælges.

Elektrisk installation

12V- og 24V-drivere skal monteres og tilsluttes efter producentens anvisninger.

Det er særligt vigtigt at kontrollere:

• Primær og sekundær tilslutning
• Korrekt udgangsspænding
• Polaritet
• Samlet belastning
• Kabelaflastning
• Jordforbindelse
• Berøringsbeskyttelse
• Temperaturforhold
• Spændingsfald
• Driverens placering

Arbejde på den faste elektriske installation skal udføres efter gældende regler og af en autoriseret elinstallatørvirksomhed, hvor arbejdet kræver autorisation.
