Casambi styreenheder til integration og trådløs lysstyring

Casambi-kompatible styreenheder bruges til at integrere armaturer, drivere og andre kompatible belastninger i et Casambi-netværk.

Hos DBS lys finder du Casambi styreenheder til både nye belysningsinstallationer og opgradering af eksisterende løsninger. Sortimentet kan blandt andet omfatte dæmpningsmoduler, controllere, inputmoduler og andre enheder til trådløs styring.

Styreenheden skal passe til den tilsluttede driver, lyskilde eller belastning. Styringssignal, forsyningsspænding, maksimal belastning, antal kanaler og fysiske mål bør derfor altid kontrolleres før valg.

Hvad er en Casambi styreenhed?

En Casambi styreenhed fungerer som bindeled mellem Casambi-netværket og en kompatibel elektrisk komponent.

Afhængigt af modellen kan styreenheden blandt andet bruges til at:

• Tænde og slukke belysningen
• Dæmpe kompatible armaturer
• Styre én eller flere kanaler
• Regulere farvetemperatur
• Modtage signaler fra traditionelle tryk
• Integrere eksisterende drivere
• Indgå i grupper, zoner og scener
• Kombineres med sensorer og automatisering

En styreenhed leverer ikke nødvendigvis selv strøm til LED-lyskilden. Nogle modeller sender alene et styresignal til en separat driver, mens andre også kan regulere den elektriske belastning direkte.

Forskellige typer styreenheder

Casambi styreenheder findes med forskellige funktioner og tilslutningsmuligheder.

Det kan blandt andet være:

• Fasedæmpere
• 0–10V-styreenheder
• 1–10V-styreenheder
• DALI-controllere
• PWM-controllere
• Konstantspændingscontrollere
• Inputmoduler til traditionelle tryk
• Flerkanalscontrollere
• Styreenheder til Tunable White eller farvestyring

De forskellige styringsprincipper kan ikke anvendes vilkårligt på tværs.

En driver med DALI-indgang kræver eksempelvis en anden type styringssignal end en driver beregnet til 1–10V eller fasesnit.

Fasedæmpning

En Casambi-fasedæmper kan bruges til trådløs regulering af kompatible dæmpbare belastninger.

Afhængigt af produktet kan det være relevant at kontrollere:

• Forkants- eller bagkantsdæmpning
• Tilladt belastningstype
• Maksimal effekt
• Minimumsbelastning
• LED-kompatibilitet
• Indkoblingsstrøm
• Dæmpningsområde
• Krav til nul-leder

Ikke alle dæmpbare LED-lyskilder og drivere fungerer ens med alle fasedæmpere.

Forkert kombination kan blandt andet medføre flimmer, støj, begrænset dæmpningsområde eller ustabil opstart.

0–10V- og 1–10V-styring

Udvalgte Casambi styreenheder kan sende et analogt styresignal til kompatible drivere med 0–10V- eller 1–10V-indgang.

Ved valg bør du kontrollere:

• Om driveren bruger 0–10V eller 1–10V
• Om styreenheden leverer eller modtager styresignalet
• Antal tilsluttede drivere
• Tilladt signalstrøm
• Krav til separat relæ eller afbrydelse
• Polaritet
• Kabelføring
• Producentens forbindelsesdiagram

0–10V og 1–10V er ikke nødvendigvis samme styringsprincip. Komponenternes dokumentation skal derfor vurderes samlet.

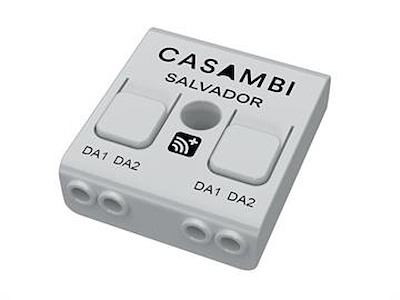

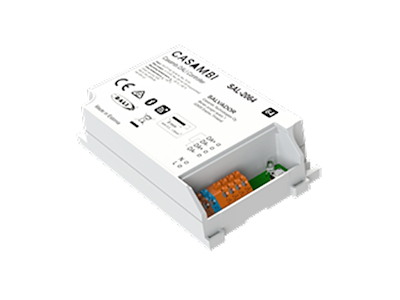

DALI og Casambi

Casambi styreenheder kan bruges til integration med udvalgte DALI-komponenter.

Afhængigt af produktet kan en Casambi-DALI-enhed eksempelvis bruges til at:

• Styre en eller flere DALI-drivere
• Integrere DALI-armaturer i et Casambi-netværk
• Overføre styrekommandoer mellem systemerne
• Anvende trådløse Casambi-tryk til DALI-belysning
• Kombinere sensorstyring med kompatible DALI-armaturer

Det skal kontrolleres, om styreenheden fungerer som DALI-controller, gateway, broadcast-enhed eller en anden type grænseflade.

Der kan desuden være forskel på understøttelse af DALI, DALI-2 og forskellige enheds- og styringstyper.

Inputmoduler til eksisterende tryk

Et Casambi-inputmodul kan bruges til at integrere et traditionelt tryk eller en anden kompatibel kontakt i Casambi-systemet.

Afhængigt af modulet kan inputtet konfigureres til funktioner som:

• Tænding og slukning
• Dæmpning
• Aktivering af en scene
• Styring af en gruppe
• Styring af en zone
• Justering af farvetemperatur
• Andre programmerede funktioner

Inputmodulet bør passe til den anvendte kontakttype, eksempelvis fjedertryk, vippekontakt eller potentialfrit signal.

Det bør samtidig kontrolleres, om trykket skal tilsluttes netspænding eller en lavspændingsindgang.

Flere kanaler og farvestyring

Nogle Casambi styreenheder har flere udgangskanaler.

De kan afhængigt af produktet anvendes til:

• Tunable White
• RGB
• RGBW
• Flere separate lyskredse
• Opdeling af forskellige lysfunktioner
• Styring af kompatible LED-bånd

Antallet af kanaler fortæller ikke alene, hvilke funktioner styreenheden understøtter.

Kontrollér derfor udgangstype, maksimal belastning pr. kanal, samlet belastning og kompatibilitet med den tilsluttede lyskilde.

Belastning og elektriske data

Styreenheden skal dimensioneres efter den samlede belastning.

Kontrollér blandt andet:

• Indgangsspænding
• Udgangsspænding
• Maksimal strøm
• Maksimal effekt
• Belastning pr. kanal
• Samlet belastning
• Minimumsbelastning
• Belastningstype
• Indkoblingsstrøm
• Kortslutnings- og overbelastningsbeskyttelse
• Producentens belastningstabel

Ved LED-drivere kan den kortvarige indkoblingsstrøm være væsentligt højere end den normale driftstrøm.

Den tilladte belastning bør derfor ikke vurderes alene ud fra armaturernes samlede wattforbrug.

Montering og placering

Casambi styreenheder kan afhængigt af modellen monteres:

• I et armatur
• I en installationsdåse
• Over et nedhængt loft
• I en kapsling
• I en tavle
• Ved en separat driver
• Bag et eksisterende tryk

Ved valg bør du kontrollere:

• Produktets mål
• Monteringsdybde
• Krav til kapsling
• Temperaturinterval
• Maksimal kapslingstemperatur
• IP-klasse
• Ventilation
• Kabeltilslutninger
• Trækaflastning
• Tilgængelighed ved service

Styreenheden skal placeres, så varme kan bortledes, og så den trådløse kommunikation ikke unødigt begrænses af metal eller andre afskærmende materialer.

Konfiguration i Casambi-appen

Styreenhedens funktion konfigureres i Casambi-appen.

Afhængigt af produktet kan det blandt andet være muligt at indstille:

• Styringsprofil
• Dæmpningsområde
• Minimums- og maksimumsniveau
• Udgangskanaler
• Gruppestyring
• Zoner
• Scener
• Trykfunktioner
• Sensorstyring
• Tidsplaner

Den korrekte profil skal passe til styreenhedens elektriske tilslutning og den funktion, der skal styres.

Forkert profil eller konfiguration kan medføre, at produktet ikke reagerer som forventet.

Opgradering af eksisterende belysning

Casambi styreenheder kan være relevante ved renovering eller ændring af eksisterende belysningsinstallationer.

Det kan eksempelvis være, når:

• Eksisterende armaturer skal kunne styres trådløst
• Der ønskes nye grupper eller zoner
• Traditionelle tryk skal integreres
• Sensorstyring skal tilføjes
• Eksisterende drivere skal anvendes videre
• Nye styrekabler er vanskelige at etablere

Det er dog ikke alle eksisterende armaturer og drivere, der kan genbruges.

Deres styringsindgang, belastning, tilstand og elektriske data skal være kompatible med den valgte styreenhed.

Hvilken Casambi styreenhed skal du vælge?

Kontrollér især:

• Hvad der skal styres
• Tænd/sluk eller dæmpning
• Fase, DALI, 0–10V, 1–10V eller PWM
• Indgangs- og udgangsspænding
• Maksimal effekt og strøm
• Minimumsbelastning
• Antal kanaler
• Belastning pr. kanal
• Krav til nul-leder
• Casambi Ready-kompatibilitet
• Produktets mål
• Monteringssted
• Temperatur og IP-klasse
• Kompatibilitet med driver, armatur og lyskilde
• Behov for sensorer, tryk og scenestyring

Arbejde på den faste elektriske installation skal udføres efter gældende regler og af en autoriseret elinstallatørvirksomhed, hvor arbejdet kræver autorisation.

Casambi Styreenheder hos DBS lys

Hos DBS lys finder du Casambi-kompatible styreenheder til integration og trådløs styring af belysning.

Sortimentet kan blandt andet omfatte dæmpningsmoduler, DALI-controllere, analoge styreenheder, flerkanalscontrollere og inputmoduler til eksisterende tryk. Når du vælger produkt, bør du især kontrollere styringsprincip, belastning, antal kanaler, montering og kompatibilitet med det øvrige Casambi-system.
