Tilbehør til LED-paneler – rammer, ophæng, drivere og styring

Tilbehør til LED-paneler gør det muligt at tilpasse montering, placering, tilslutning og styring til den konkrete installation. Det kan være nødvendigt, hvis panelet ikke skal monteres direkte i et systemloft, eller hvis der ønskes påbygning, nedhængning, dæmpning, sensorstyring eller nødlysfunktion.

Hos DBS lys finder du tilbehør til forskellige typer og størrelser af LED-paneler. Sortimentet kan blandt andet omfatte påbygningsrammer, indbygningsrammer, wireophæng, monteringsbeslag, drivere, styringskomponenter og nødlysmoduler.

Tilbehøret skal passe til panelets præcise model, mål, vægt og elektriske data. To paneler med samme nominelle størrelse er ikke nødvendigvis kompatible med den samme ramme, driver eller monteringsløsning.

Hvilket tilbehør findes til LED-paneler?

Tilbehør til LED-paneler kan blandt andet bruges til:

• Påbygget montering
• Indbygning i faste lofter
• Nedhængning fra loftet
• Fastgørelse og sikring
• Udskiftning af driver
• Dæmpning
• DALI-styring
• Casambi-styring
• Sensorstyring
• Nødlysfunktion
• Tilslutning og kabelføring
• Tilpasning til forskellige loftsystemer

Det konkrete udvalg afhænger af panelserie, størrelse og producent.

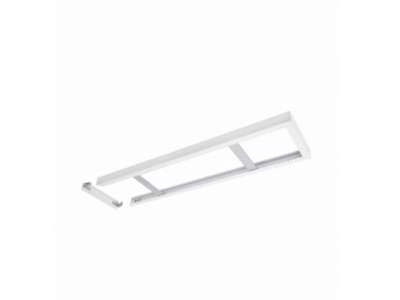

Påbygningsrammer til LED-paneler

En påbygningsramme bruges, når et LED-panel skal monteres direkte på et fast loft i stedet for at blive indbygget.

Påbygningsrammer kan blandt andet være relevante ved:

• Betonlofter
• Faste gipslofter
• Renoveringsopgaver
• Rum uden systemloft
• Installationer med begrænset plads over loftet
• Udskiftning af eksisterende påbygningsarmaturer
• Lokaler, hvor indbygning ikke er mulig

Rammen skaber plads til selve panelet, driveren og de elektriske forbindelser.

Ved valg af påbygningsramme bør du kontrollere:

• Udvendige mål
• Indvendige mål
• Rammens højde
• Panelets tykkelse
• Monteringspunkter
• Plads til driver
• Plads til kabler
• Maksimal belastning
• Farve og overflade
• Kompatibel panelserie

En ramme til et 60 x 60-panel passer ikke nødvendigvis til alle paneler med denne nominelle størrelse. Selv små forskelle i tykkelse, mål eller monteringspunkter kan have betydning.

Indbygningsrammer

Indbygningsrammer kan bruges, når et LED-panel skal monteres i et fast loft eller i en loftskonstruktion, der ikke har et standardmodul til panelet.

De kan blandt andet anvendes i:

• Gipslofter
• Akustiklofter
• Faste loftflader
• Renoveringsprojekter
• Specialopbyggede lofter
• Lofter med eksisterende udsparinger

Ved indbygning skal både loftets konstruktion og panelets mål kontrolleres.

Se især efter:

• Udskæringsmål
• Indbygningsdybde
• Rammens bæreevne
• Panelets vægt
• Monteringsbeslag
• Plads til driver
• Plads til kabelføring
• Adgang til senere service
• Afstand til isolering
• Loftets bærende konstruktion

Et panel og en ramme må kun monteres i et loft, der er egnet til belastningen og den valgte monteringsform.

Wireophæng og pendelsæt

Wireophæng bruges til at montere et LED-panel nedhængt fra loftet. Det kan være relevant i rum med højt loft, synlige installationer eller områder, hvor panelet ønskes placeret tættere på arbejdsfladen.

Nedhængte paneler kan blandt andet anvendes:

• Over arbejdsstationer
• Over mødeborde
• I kontorer
• I receptioner
• I butikker
• I undervisningslokaler
• I lokaler med åbne lofter
• Som en synlig del af indretningen

Ved valg af wireophæng bør du kontrollere:

• Om panelet er beregnet til ophæng
• Panelets vægt
• Antallet af ophængspunkter
• Ophængets maksimale belastning
• Wirelængde
• Mulighed for højdejustering
• Fastgørelse i loftet
• Loftets bæreevne
• Kabelføring
• Kompatible beslag

Store paneler kan kræve flere ophængspunkter end mindre modeller for at hænge stabilt og vandret.

Monteringsbeslag og sikkerhedsophæng

Monteringsbeslag bruges til at fastgøre panelet til loft, ramme eller ophæng.

Sikkerhedsophæng kan anvendes som ekstra sikring, hvis armaturet monteres i et systemloft eller en konstruktion, hvor der er krav om fastgørelse til en bærende del.

Ved valg bør du kontrollere:

• Panelets monteringspunkter
• Beslagets mål
• Maksimal belastning
• Lofttype
• Fastgørelsesmetode
• Antal beslag
• Materiale
• Korrosionsbestandighed
• Indendørs eller udendørs anvendelse

Fastgørelsen skal passe til både armaturets vægt og loftets materiale.

Drivere til LED-paneler

Driveren forsyner LED-panelet med den strøm og spænding, det kræver.

En driver kan være:

• Integreret
• Ekstern
• Ikke-dæmpbar
• DALI-kompatibel
• 1-10V-kompatibel
• Push-dæmpbar
• Fasedæmpbar
• Casambi-kompatibel
• Beregnet til nødlysløsninger

En driver må ikke vælges alene ud fra watt.

Kontrollér:

• Indgangsspænding
• Udgangsspænding
• Udgangsstrøm
• Maksimal effekt
• Konstant strøm eller konstant spænding
• Dæmpningsmetode
• Stik og tilslutning
• Driverens mål
• Temperaturinterval
• Placering
• Kompatibel panelserie

En forkert driver kan medføre ustabil drift, reduceret lysudbytte eller skade på panelet.

Udskiftning af driver

Hvis et LED-panel ikke længere fungerer korrekt, kan fejlen i nogle tilfælde være relateret til driveren.

En driver bør kun udskiftes med en model, der passer til panelets elektriske specifikationer.

Ved udskiftning bør du sammenligne:

• Udgangsstrøm
• Udgangsspænding
• Effekt
• Tilslutning
• Dæmpningsmetode
• Fysiske mål
• Temperaturdata
• Producentens reference
• Eventuel programmering

Det er ikke tilstrækkeligt, at en ny driver har samme watt som den eksisterende.

Elektriske ændringer skal udføres efter gældende regler og af en autoriseret fagperson, hvor det er påkrævet.

DALI-styring

DALI gør det muligt at styre kompatible LED-paneler individuelt eller i grupper.

Et DALI-system kan blandt andet bruges til:

• Dæmpning
• Tænding og slukning
• Gruppestyring
• Scenarier
• Tilstedeværelsesstyring
• Dagslysstyring
• Central betjening
• Integration i bygningsstyring

For at et panel kan indgå i en DALI-løsning, skal det have en kompatibel DALI-driver.

Kontrollér:

• DALI-version
• Driverens adressering
• Styringssystem
• Kabelføring
• Sensorer
• Betjeningsenheder
• Kompatibilitet med den øvrige installation

Et standardpanel kan ikke automatisk tilsluttes DALI uden en egnet driver.

1-10V og Push-dæmpning

Nogle paneler kan styres med 1-10V eller Push-dæmpning.

1-10V anvender et separat styresignal til regulering af lysniveauet.

Push-dæmpning gør det muligt at styre lyset via et tryk.

Ved valg bør du kontrollere:

• Driverens dæmpningsmetode
• Installationens kabelføring
• Kompatible tryk eller regulatorer
• Minimumsniveau
• Maksimalt antal drivere
• Synkronisering mellem paneler
• Mulighed for tænd og sluk
• Dokumenteret kompatibilitet

Forskellige dæmpningsmetoder kan ikke uden videre kombineres.

Casambi og trådløs styring

Casambi gør det muligt at styre kompatible paneler trådløst via et Bluetooth-baseret netværk.

Afhængigt af løsningen kan det blandt andet bruges til:

• Dæmpning
• Gruppestyring
• Scenarier
• Tidsstyring
• Sensorintegration
• Dagslysstyring
• Individuel styring
• Betjening via app eller trådløse tryk

Panelet kan kræve en Casambi-kompatibel driver eller et separat modul.

Kontrollér:

• Driverens kompatibilitet
• Modultype
• Placering
• Rækkevidde
• Netværksopbygning
• Sensorer
• Betjeningsenheder
• Integration med eksisterende installation

Casambi-komponenter bør vælges som en del af en samlet styringsløsning.

Sensorer til LED-paneler

LED-paneler kan indgå i løsninger med bevægelses-, tilstedeværelses- eller dagslyssensorer.

Sensorstyring kan blandt andet være relevant i:

• Kontorer
• Mødelokaler
• Klasselokaler
• Gange
• Toiletter
• Depotrum
• Klinikker
• Personalefaciliteter
• Fællesområder
• Rum med varierende dagslys

Ved valg bør du kontrollere:

• Sensortype
• Registreringsområde
• Monteringshøjde
• Efterløbstid
• Dagslysgrænse
• Grundlysniveau
• Dæmpningsmetode
• Master-slave-funktion
• Kompatibel driver
• Mulighed for manuel betjening

Sensorens placering og indstilling har stor betydning for, hvordan belysningen fungerer i praksis.

Nødlysmoduler til LED-paneler

Et nødlysmodul kan gøre det muligt for et kompatibelt LED-panel at levere reduceret lys ved strømsvigt.

En nødlysløsning kan blandt andet bestå af:

• Batteri
• Ladeenhed
• Nødlysdriver
• Testfunktion
• Indikator
• Tilslutningskomponenter
• Central eller lokal overvågning

Ved valg bør du kontrollere:

• Om panelet er godkendt til nødlysfunktion
• Kompatibilitet mellem panel og modul
• Nøddriftstid
• Lysniveau i nøddrift
• Batteritype
• Ladetid
• Testfunktion
• Placering af batteri og elektronik
• Temperaturforhold
• Dokumentation

Et nødlysmodul gør ikke automatisk panelet egnet som flugtvejs- eller panikbelysning.

Den samlede løsning skal projekteres, monteres og vedligeholdes efter de krav, der gælder for bygningen og installationen.

Nødlys og almindelig panelbelysning

Et almindeligt LED-panel kan i nogle løsninger kombineres med nødlys, men det skal vurderes, om panelet giver den nødvendige lysfordeling og det krævede lysniveau under nøddrift.

Det kan være relevant at kontrollere:

• Nødlumen
• Placering
• Nøddriftstid
• Flugtvej
• Åbne områder
• Monteringshøjde
• Test og vedligeholdelse
• Central overvågning
• Gældende projekteringskrav

Der kan være behov for dedikerede nødlysarmaturer frem for eller som supplement til paneler med nødlysmodul.

Tilslutningskabler og stik

Tilslutningskabler, stik og fordelingskomponenter kan gøre installationen mere overskuelig, hvis de er beregnet til det konkrete panel og den valgte løsning.

Kontrollér:

• Stiktype
• Kabeltværsnit
• Kabellængde
• Maksimal belastning
• Spænding
• Polaritet
• Indendørs anvendelse
• Kapslingsklasse
• Driverens tilslutning
• Mulighed for videresløjfning

Et stik, der fysisk passer, er ikke nødvendigvis elektrisk kompatibelt.

Tilbehør til forskellige panelstørrelser

Tilbehør findes til forskellige typer og størrelser af LED-paneler, blandt andet:

• LED-panel 30 x 30 cm
• LED-panel 30 x 60 cm
• LED-panel 60 x 60 cm
• LED-panel 30 x 120 cm
• LED-panel 60 x 120 cm
• Runde LED-paneler
• Højeffektive LED-paneler over 160 lm/W

Tilbehøret er dog ikke nødvendigvis universelt inden for den samme størrelse.

Et 60 x 60-panel fra én serie kan eksempelvis have en anden tykkelse, driverplacering eller fastgørelse end et panel fra en anden serie.

Tilbehør til runde LED-paneler

Runde LED-paneler kræver ofte andet tilbehør end firkantede paneler.

Det kan blandt andet være:

• Monteringsfjedre
• Runde påbygningsrammer
• Beslag
• Drivere
• Adapterringe
• Tilslutningskabler
• Sensorer
• Dæmpningsmoduler

Ved valg bør du kontrollere:

• Udvendig diameter
• Udskæringsmål
• Indbygningsdybde
• Panelets vægt
• Monteringsmetode
• Driverdata
• Kompatibel serie

En adapterring kan være relevant, hvis et nyt panel skal monteres i en eksisterende loftsåbning.

Tilbehør til højeffektive LED-paneler

Højeffektive LED-paneler med over 160 lm/W kan have særlige drivere og elektriske data.

Ved valg af tilbehør bør du sikre, at driver eller styringskomponent ikke reducerer eller ændrer panelets dokumenterede funktion på en uhensigtsmæssig måde.

Kontrollér blandt andet:

• Udgangsstrøm
• Systemeffekt
• Dæmpning
• Driverens virkningsgrad
• Temperaturforhold
• Flimmerdata
• Levetidsdata
• Kompatibilitet med panelet

Et højeffektivt panel bør vurderes som et samlet system med driver og styring.

Farve og visuelt udtryk

Påbygningsrammer, ophæng og kabler kan være synlige dele af installationen.

Tilbehøret kan derfor have betydning for det samlede udtryk.

Kontrollér blandt andet:

• Farve
• Overflade
• Profilhøjde
• Synlige samlinger
• Kabeltype
• Ophængslængde
• Placering af driver
• Sammenhæng med loft og armatur

Hvide rammer bruges ofte sammen med hvide paneler og lofter, mens andre farver kan indgå som en mere synlig del af indretningen.

Montering i gipsloft

Ved montering i gipsloft bør du kontrollere, om loftet og den valgte løsning kan bære panelets vægt.

Det kan være nødvendigt at fastgøre panelet eller rammen i:

• Loftets lægter
• Bærende profiler
• En separat forstærkning
• Godkendte fastgørelsespunkter

Ved indbygning skal udskæringen udføres efter de angivne mål.

Ved påbygning skal der være plads til driver og kabler i rammen eller loftet.

Montering i betonloft

Ved betonlofter anvendes LED-paneler ofte med en påbygningsramme eller som nedhængte armaturer.

Ved valg og montering bør du kontrollere:

• Rammens mål
• Panelets vægt
• Fastgørelsesmidler
• Underlagets kvalitet
• Kabelføring
• Placering af driver
• Antal fastgørelsespunkter
• Adgang til vedligeholdelse

Fastgørelsesmidlerne skal passe til betonens type og den samlede belastning.

Montering i systemloft

LED-paneler kan ofte placeres direkte i kompatible systemlofter, men der kan stadig være behov for tilbehør.

Det kan eksempelvis være:

• Sikkerhedsophæng
• Monteringsbeslag
• Drivere
• Tilslutningskabler
• Nødlysmoduler
• Sensorer
• Tilpasningsrammer

Kontrollér loftsystemets modulmål, bæreevne og producentens anvisninger.

Kompatibilitet mellem panel og tilbehør

Kompatibilitet er det vigtigste punkt ved valg af tilbehør.

Kontrollér især:

• Produktserie
• Varenummer
• Panelstørrelse
• Faktiske mål
• Tykkelse
• Vægt
• Monteringspunkter
• Driverdata
• Stiktype
• Dæmpningsmetode
• Styringssystem
• Producentens anbefalinger

Tilbehør bør ikke vælges alene ud fra et produktbillede eller en generel størrelsesbetegnelse.

Hvilket tilbehør til LED-paneler skal du vælge?

Når du vælger tilbehør, bør du tage udgangspunkt i både panelet, loftet og den ønskede funktion.

Kontrollér:

• Panelmodel
• Panelstørrelse
• Faktiske mål
• Vægt
• Lofttype
• Monteringsform
• Driver
• Dæmpning
• Styring
• Nødlysfunktion
• Kabelføring
• Tilgængelig plads
• Belastning
• Kompatible produktnumre

Hvis du allerede har et LED-panel, kan panelets varenummer og tekniske dokumentation bruges til at finde det rette tilbehør.

Tilbehør til LED-paneler hos DBS lys

Hos DBS lys finder du tilbehør til montering, tilslutning, styring og tilpasning af LED-paneler.

Udvalget kan blandt andet omfatte påbygningsrammer, indbygningsrammer, wireophæng, beslag, drivere, styringskomponenter og nødlysmoduler til forskellige panelstørrelser og installationer.

Når du vælger tilbehør, bør du kontrollere panelets præcise model, mål, vægt og elektriske data. På den måde får du en løsning, der passer til både panelet, loftet og den ønskede funktion.
