Retrofit af armaturer – LED-indsatser til eksisterende lamper

Retrofit af armaturer betyder, at et eksisterende armatur ombygges eller opgraderes med en ny LED-indsats i stedet for at blive udskiftet som en samlet enhed. Det kan være en relevant løsning, når armaturhus, skærm og montering fortsat er i god stand, men den eksisterende lyskilde, forkobling eller elektriske indmad er blevet forældet.

Hos DBS lys finder du LED-indsatser og tilbehør til retrofit af udvalgte armaturer. Sortimentet kan blandt andet omfatte runde LED-moduler med magnetmontering, integreret eller ekstern driver samt forskellige diametre, lumenpakker og farvetemperaturer.

En retrofitløsning skal altid vurderes ud fra det konkrete armatur. Der skal blandt andet være tilstrækkelig plads, korrekt fastgørelse, passende varmeafledning og elektrisk kompatibilitet. Det er ikke alle eksisterende armaturer, der kan eller bør ombygges.

Hvad betyder retrofit?

Retrofit betyder i denne sammenhæng, at en eksisterende lampe eller et eksisterende armatur forsynes med en ny LED-løsning.

Det kan eksempelvis indebære, at:

• En ældre lyskilde fjernes
• Fatninger og forkobling tages ud eller frakobles
• En LED-indsats monteres i armaturhuset
• En ny driver tilsluttes
• Armaturets eksisterende skærm og hus genanvendes
• Den elektriske installation tilpasses den nye løsning

Formålet kan være at bevare et eksisterende armatur, der fortsat fungerer mekanisk og passer til bygningen eller indretningen.

Hvornår kan retrofit være relevant?

Retrofit kan blandt andet være relevant, når:

• Armaturhuset fortsat er i god stand
• Armaturets design ønskes bevaret
• Eksisterende loft- eller vægmontering ønskes genbrugt
• Reservelyskilder er vanskelige at skaffe
• En ældre lyskildeteknologi ønskes erstattet med LED
• Der er mange ens armaturer i en bygning
• Udskiftning af hele armaturet vil kræve større bygningsarbejde
• Den eksisterende skærm og lysfordeling fortsat er anvendelig
• Armaturet har en størrelse eller udformning, som er vanskelig at erstatte direkte

Om retrofit er den rette løsning, afhænger af armaturets stand, konstruktion og den ønskede belysning.

Hvornår bør hele armaturet udskiftes?

Det er ikke altid hensigtsmæssigt at bevare det eksisterende armatur.

En samlet udskiftning kan være mere relevant, hvis:

• Armaturhuset er beskadiget
• Materialerne er møre, misfarvede eller korroderede
• Skærmen er revnet eller nedbrudt
• Ledninger og fatninger er i dårlig stand
• Armaturets konstruktion giver utilstrækkelig varmeafledning
• Den nye LED-indsats ikke kan fastgøres sikkert
• Der ikke er tilstrækkelig plads til driveren
• Den ønskede lysfordeling ikke kan opnås
• Armaturets kapslingsklasse ikke kan opretholdes
• Der gælder særlige dokumentations- eller installationskrav
• Ombygningen bliver mere omfattende end en udskiftning

Den samlede løsning bør vurderes ud fra både installation, lysresultat, tidsforbrug og forventet drift.

LED-magnetindsatser til armaturer

En LED-magnetindsats er et LED-modul, der kan fastgøres til en egnet metaloverflade ved hjælp af integrerede magneter.

Den bruges ofte ved ombygning af:

• Runde plafonder
• Væglamper
• Loftlamper
• Gangarmaturer
• Fællesarealarmaturer
• Lamper med tidligere kompaktlysstofrør
• Armaturer med cirkelrør
• Udvalgte dekorative lamper
• Andre lukkede armaturhuse med egnet plads

Magneterne kan gøre placeringen af indsatsen enklere, men de er kun egnede, hvis armaturhuset har en magnetisk overflade og kan bære modulets vægt.

Magnetmontering kræver en egnet overflade

En LED-indsats med magneter kan ikke fastgøres direkte på alle materialer.

Magneterne fungerer normalt på egnede dele af stål, men ikke nødvendigvis på:

• Aluminium
• Plast
• Glas
• Træ
• Messing
• Rustfrit stål med begrænset magnetisme
• Malede overflader med stor afstand til metallet
• Ujævne eller buede flader

Hvis armaturets bund ikke er magnetisk, kan der være behov for en anden fastgørelsesmetode eller et kompatibelt monteringsbeslag.

Magneterne bør heller ikke være den eneste sikkerhed, hvis producenten kræver mekanisk fastgørelse.

Kontrollér LED-indsatsens størrelse

LED-magnetindsatser findes i forskellige diametre og udformninger. Indsatsen skal kunne placeres i armaturet uden at komme i kontakt med skærm, ledninger eller andre komponenter.

Kontrollér blandt andet:

• Indsatsens udvendige diameter
• Indsatsens højde
• Driverens mål
• Ledningernes placering
• Armaturhusets indvendige diameter
• Afstanden til skærmen
• Tilgængelig monteringsflade
• Fastgørelsespunkter
• Plads til elektriske forbindelser
• Mulighed for senere service

Armaturets udvendige mål fortæller ikke nødvendigvis, hvor stor en indsats der er plads til indvendigt.

Vælg den rette lumenpakke

LED-indsatsens lysstyrke angives i lumen.

Ved udskiftning bør du sammenligne den nye indsats med den eksisterende belysning og ikke alene vælge efter watt.

Det nødvendige lysudbytte afhænger blandt andet af:

• Armaturets størrelse
• Skærmens materiale
• Skærmens lysgennemgang
• Rummets størrelse
• Monteringshøjden
• Armaturets placering
• Det ønskede luxniveau
• Antallet af armaturer
• Den eksisterende lyskilde

En opal eller tæt skærm kan reducere den mængde lys, der kommer ud af armaturet. Lumen fra selve LED-modulet er derfor ikke nødvendigvis det samme som armaturets endelige lysudbytte.

Sammenlign ikke kun watt

En LED-indsats med en lavere effekt kan give lige så meget eller mere lys end en ældre lyskilde, men det afhænger af produkternes konkrete lumen og systemforbrug.

Ved sammenligning bør du kontrollere:

• Den gamle lyskildes effekt
• Forkoblingens eventuelle forbrug
• Den nye LED-indsats’ effekt
• Driverens forbrug
• Eksisterende lumen
• Nye lumen
• Skærmens lystab
• Lysfordelingen
• Det ønskede lysniveau

En lavere wattværdi er kun en fordel, hvis den nye løsning samtidig giver det nødvendige lys.

Farvetemperatur

LED-indsatser findes i forskellige farvetemperaturer.

Typiske muligheder er:

• 2700K: Varmt og stemningspræget lys
• 3000K: Behageligt og let varmt lys
• 4000K: Neutralt og funktionelt arbejdslys
• 5000K eller derover: Køligere lys til udvalgte arbejdsområder

2700K og 3000K kan være relevante i:

• Boliger
• Hoteller
• Opholdsrum
• Entréer
• Restauranter
• Fællesområder med et varmt lysudtryk

4000K bruges ofte i:

• Trappeopgange
• Gange
• Kontorer
• Kældre
• Personalefaciliteter
• Tekniske rum
• Offentlige bygninger

Farvetemperaturen bør passe til både rummet og øvrige armaturer i installationen.

LED-indsatser med Kelvinchange

Udvalgte retrofitindsatser kan have justerbar farvetemperatur, også kaldet Kelvinchange eller CCT-switch.

Det kan eksempelvis gøre det muligt at vælge mellem:

• 3000K
• 3500K
• 4000K
• Andre faste farvetemperaturer

Valget foretages normalt med en kontakt på indsatsen eller driveren før den endelige montering.

Kelvinchange betyder ikke nødvendigvis, at brugeren kan ændre farvetemperaturen under normal drift. Funktionen og valgmulighederne skal kontrolleres for det konkrete produkt.

Farvegengivelse

Farvegengivelsen angives med Ra eller CRI og beskriver, hvor naturligt farver fremstår i lyset.

Ra80 anvendes ofte til:

• Gange
• Trapper
• Kældre
• Fællesområder
• Almindelige boligrum
• Tekniske rum

En højere farvegengivelse kan være relevant i:

• Butikker
• Køkkener
• Hoteller
• Klinikker
• Restauranter
• Rum med farvevurdering

Kontrollér LED-indsatsens dokumenterede Ra-værdi. Retrofit ændrer ikke kun energiforbruget, men kan også ændre lysets farve og gengivelsen af materialer.

Lysfordeling i det eksisterende armatur

Den endelige lysfordeling afhænger af både LED-indsatsen og det eksisterende armatur.

Den påvirkes blandt andet af:

• LED-modulets opbygning
• Diodernes placering
• Spredningsvinkel
• Afstand til skærmen
• Armaturhusets form
• Reflektorer
• Skærmens materiale
• Skærmens form og tykkelse
• Modulernes placering

En retrofitindsats kan derfor give et andet lysudtryk end den oprindelige lyskilde.

Det bør vurderes, om den nye løsning giver:

• Jævn belysning af skærmen
• Synlige lyspunkter
• Mørke områder
• Tilstrækkeligt lys i rummet
• En passende lysfordeling
• Acceptabel blænding

Risiko for synlige lyspunkter

Hvis LED-indsatsen sidder meget tæt på armaturets skærm, kan de enkelte lysdioder blive synlige som lyse punkter.

Risikoen afhænger blandt andet af:

• Afstand mellem LED-modul og skærm
• Skærmens opacitet
• Diodernes placering
• Indsatsens størrelse
• Armaturets dybde
• Lumen
• Diffuserens kvalitet

En større indsats giver ikke automatisk en mere ensartet lysflade. Afstanden og armaturets konstruktion har også stor betydning.

Blænding

En retrofitindsats kan ændre armaturets luminans og blænding.

Den oplevede blænding afhænger blandt andet af:

• LED-indsatsens lumen
• Skærmens lysgennemgang
• Armaturets størrelse
• Monteringshøjden
• Placeringen i rummet
• Synsretningen
• Skærmens diffuserende egenskaber

Det eksisterende armatur blev ikke nødvendigvis udviklet til den nye LED-indsats. Derfor bør lysstyrken vælges med omtanke, især hvis armaturet monteres lavt eller direkte i synsfeltet.

Flimmer og lysstabilitet

Flimmer afhænger hovedsageligt af driverens kvalitet og konstruktion.

En LED-magnetindsats er ikke automatisk flimmerfri.

Til rum med længere ophold kan det være relevant at kontrollere dokumentationen for:

• Flimmer
• Stroboskopisk effekt
• Driverkvalitet
• Lysstabilitet
• Dæmpningsfunktion
• Drift ved lave lysniveauer

Det gælder især, hvis indsatsen skal bruges i kontorer, skoler, klinikker eller andre områder med længerevarende ophold.

Driver til LED-indsatsen

Driveren forsyner LED-modulet med den strøm og spænding, det kræver.

Afhængigt af produktet kan driveren være:

• Integreret på LED-modulet
• Ekstern
• Forbundet med stik
• Ikke-dæmpbar
• Dæmpbar
• Beregnet til direkte netspænding
• En del af den samlede indsats

Kontrollér:

• Om driveren medfølger
• Indgangsspænding
• Udgangsstrøm
• Udgangsspænding
• Effekt
• Driverens mål
• Temperaturinterval
• Placering
• Dæmpbarhed
• Tilslutningsmetode
• Mulighed for udskiftning

En anden driver bør kun anvendes, hvis de elektriske data og kompatibiliteten er dokumenteret.

Direkte tilslutning til 230V

Nogle LED-magnetindsatser er udviklet til tilslutning til en 230V-installation, enten via en medfølgende driver eller integreret elektronik.

Det betyder ikke, at indsatsen uden videre kan forbindes direkte til den eksisterende fatning eller forkobling.

Ved ombygning kan det være nødvendigt at:

• Fjerne eller frakoble eksisterende forkobling
• Fjerne transformer
• Afmontere fatninger
• Ændre intern ledningsføring
• Etablere ny tilslutning
• Fastgøre driveren
• Kontrollere jordforbindelse
• Sikre trækaflastning

Den korrekte fremgangsmåde skal fremgå af produktets monteringsvejledning.

Arbejde på den faste elektriske installation skal udføres efter gældende regler og af en autoriseret fagperson, hvor det er påkrævet.

Eksisterende forkobling og transformer

Ældre armaturer kan indeholde:

• Magnetisk forkobling
• Elektronisk forkobling
• Starter
• Kondensator
• Transformer
• Dæmper
• Andre styringskomponenter

Disse komponenter er ikke nødvendigvis kompatible med en LED-retrofitindsats.

Ved ombygning bør det afklares:

• Hvilke komponenter der skal fjernes
• Hvilke komponenter der skal frakobles
• Om eksisterende ledninger kan genbruges
• Om der er plads til den nye driver
• Om armaturets jordforbindelse skal bevares
• Om den eksisterende styring kan bruges
• Om armaturets mærkning skal opdateres

En LED-indsats bør ikke tilsluttes gennem en gammel forkobling, medmindre producenten udtrykkeligt angiver, at løsningen er kompatibel.

Varmeafledning

LED udvikler også varme, selvom energiforbruget kan være lavere end ved ældre lyskildetyper.

Varmeafledningen har betydning for:

• LED-modulets levetid
• Driverens levetid
• Lysudbytte
• Farvestabilitet
• Elektrisk drift
• Materialerne i armaturet

En magnetisk montering på en metalflade kan indgå i varmeafledningen, men det afhænger af produktets konstruktion.

Kontrollér:

• Krav til monteringsflade
• Minimumsafstande
• Maksimal omgivelsestemperatur
• Armaturets ventilation
• Afstand til skærm
• Driverens placering
• Producentens anvisninger

En lukket lampe kan have en højere intern temperatur end det omgivende rum.

Retrofit i lukkede armaturer

Mange plafonder og væglamper er helt eller delvist lukkede.

Ved retrofit af et lukket armatur bør du blandt andet kontrollere:

• Temperatur inde i armaturet
• LED-indsatsens godkendte anvendelse
• Driverens temperaturgrænse
• Armaturets volumen
• Afstand til skærmen
• Ventilation
• Skærmens materiale
• Ledningernes temperaturbestandighed

En LED-indsats er ikke automatisk egnet til alle lukkede armaturer.

Kapslingsklasse efter ombygning

Hvis et eksisterende armatur har en IP-klassifikation, kan en ombygning påvirke den dokumenterede beskyttelse.

Det kan ske, hvis:

• Tætninger fjernes eller beskadiges
• Nye kabelindføringer etableres
• Skruer eller beslag ændres
• Armaturet ikke samles korrekt
• Komponenter placeres uhensigtsmæssigt
• Den oprindelige konstruktion ændres

Det bør derfor ikke automatisk antages, at armaturets oprindelige IP-klasse fortsat gælder efter retrofit.

Dette er særligt vigtigt ved armaturer til:

• Badeværelser
• Udendørs brug
• Kældre
• Fugtige miljøer
• Støvede områder
• Tekniske rum

Retrofit af badeværelses- og udendørsarmaturer

Retrofit af armaturer i fugtige eller udendørs miljøer kræver særlig opmærksomhed.

Kontrollér blandt andet:

• Kapslingsklasse
• Tætninger
• Kabelindføringer
• Korrosion
• Materialernes stand
• Temperaturinterval
• Driverens placering
• Kondens
• Producentens godkendte anvendelse

En LED-indsats med en bestemt IP-klasse gør ikke automatisk hele det ombyggede armatur egnet til det samme miljø.

Dæmpbare retrofitindsatser

Udvalgte LED-indsatser kan dæmpes.

Dæmpningen kan eksempelvis være baseret på:

• Fasedæmpning
• DALI
• 1-10V
• Push-dæmpning
• Casambi
• Trådløs styring

Ved valg bør du kontrollere:

• Om indsatsen er dæmpbar
• Driverens dæmpningsmetode
• Eksisterende lysdæmper
• Forkant eller bagkant
• Minimumsbelastning
• Minimumsniveau
• Antal armaturer
• Risiko for flimmer
• Producentens kompatibilitetsoplysninger

En eksisterende dæmper til gløde- eller halogenlys er ikke nødvendigvis kompatibel med LED-indsatsen.

Retrofit og sensorstyring

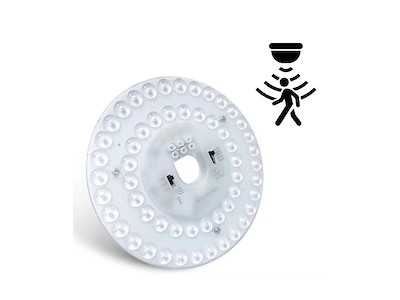

Et ombygget armatur kan i nogle installationer kombineres med bevægelses- eller tilstedeværelsessensor.

Det kan være relevant i:

• Trappeopgange
• Gange
• Kældre
• Toiletter
• Cykelrum
• Depotrum
• Fællesområder
• Personalefaciliteter

Kontrollér:

• Driverens egnethed til hyppige tændinger
• Sensorens belastning
• Efterløbstid
• Registreringsområde
• Dagslysgrænse
• Eventuelt grundlys
• Kompatibilitet med dæmpning

Sensorstyring kan reducere unødig drift, men den konkrete effekt afhænger af anvendelsen og indstillingerne.

Retrofit med nødlys

Et eksisterende armatur med nødlysfunktion bør ikke ombygges med en almindelig LED-indsats uden en konkret vurdering af hele nødlysløsningen.

Kontrollér blandt andet:

• Kompatibilitet med batteri
• Nødlysdriver
• Nødlumen
• Nøddriftstid
• Testfunktion
• Indikator
• Ladekredsløb
• Dokumentation
• Krav til placering og vedligeholdelse

En standard LED-magnetindsats gør ikke et armatur egnet til nødlys.

Retrofit af nødlysarmaturer bør udføres med produkter, der er beregnet og dokumenteret til formålet.

Retrofit i boligforeninger og fællesområder

I boligforeninger, hoteller og andre bygninger med mange ens armaturer kan retrofit være relevant, fordi eksisterende armaturhuse og monteringspunkter kan bevares.

Det kan blandt andet være i:

• Trappeopgange
• Kældergange
• Fællesgange
• Cykelrum
• Depotrum
• Vaskerier
• Teknikrum
• Personalefaciliteter

Før en større udskiftning kan det være relevant at afprøve løsningen i et enkelt armatur og kontrollere:

• Lysniveau
• Lysfordeling
• Farvetemperatur
• Montering
• Temperatur
• Sensorfunktion
• Dæmpning
• Tidsforbrug ved ombygning
• Mulighed for senere vedligeholdelse

Retrofit i boligen

LED-indsatser kan også bruges til udvalgte lamper i private hjem.

Det kan eksempelvis være:

• Plafonder
• Loftlamper
• Væglamper
• Ganglamper
• Køkkenlamper
• Lamper med cirkelrør
• Lamper med kompaktlysstofrør

Indsatsen bør vælges efter armaturets størrelse og den ønskede lysmængde.

Vær særligt opmærksom på:

• Plads i lampen
• Skærmens afstand
• Varmeafledning
• Farvetemperatur
• Dæmpning
• Elektrisk tilslutning
• Armaturets materialer og stand

Energieffektivitet

En LED-retrofitindsats kan bruge mindre energi end mange ældre lyskilder, men den konkrete forskel afhænger af den eksisterende og nye løsning.

Ved sammenligning bør du se på:

• Eksisterende lyskildes effekt
• Forkobling eller transformers forbrug
• Ny indsats’ samlede systemeffekt
• Eksisterende lumen
• Nye lumen
• Antal armaturer
• Driftstid
• Sensor- eller dæmpningsfunktion
• Det nødvendige lysniveau

Det er derfor ikke muligt at love en bestemt reduktion i strømforbrug eller energiomkostninger for hele kategorien.

Økonomien i en retrofitløsning

En retrofitløsning kan i nogle tilfælde koste mindre end udskiftning af hele armaturet, men det kan ikke antages generelt.

Den samlede økonomi afhænger blandt andet af:

• Pris på LED-indsatsen
• Arbejdstid til ombygning
• Behov for nye drivere
• Behov for nye ledninger eller komponenter
• Antal armaturer
• Adgangsforhold
• Driftstid
• Energiforbrug
• Forventet vedligeholdelse
• Armaturhusets resterende levetid
• Krav til dokumentation og mærkning

Hvis armaturet er slidt eller kræver omfattende ændringer, kan et nyt komplet armatur være den mere hensigtsmæssige løsning.

Ressourcer og affald

Ved retrofit kan dele af det eksisterende armatur bevares, så kun lyskilde, driver og eventuelt andre elektriske komponenter udskiftes.

Det kan betyde, at færre dele kasseres ved selve ombygningen sammenlignet med en fuld armaturudskiftning.

Den samlede miljøpåvirkning afhænger dog også af:

• Den eksisterende lampes tilstand
• Den nye indsats’ materialer
• Levetid
• Energiforbrug
• Transport
• Reparation og udskiftning
• Affaldshåndtering
• Om hele armaturet senere skal udskiftes

Retrofit bør derfor ikke automatisk betegnes som en miljøvenlig eller bæredygtig løsning uden en konkret vurdering og dokumentation.

Levetid og vedligeholdelse

LED-indsatsens levetid afhænger blandt andet af:

• LED-modulets kvalitet
• Driveren
• Driftstemperaturen
• Varmeafledningen
• Antal driftstimer
• Dæmpning
• Elektriske forhold
• Armaturets konstruktion

Ved sammenligning kan du se efter:

• L70
• L80
• L90
• B-værdi
• Dokumenteret antal driftstimer
• Driverens levetid
• Maksimal omgivelsestemperatur
• Garanti
• Mulighed for udskiftning af driver

Det er ikke korrekt at angive én generel levetid for alle retrofitindsatser.

Armaturets mærkning efter ombygning

Når et eksisterende armatur ændres elektrisk eller mekanisk, kan ombygningen have betydning for armaturets oprindelige dokumentation og mærkning.

Det kan blandt andet være relevant at vurdere:

• Elektriske data
• Beskyttelsesklasse
• Kapslingsklasse
• Temperaturforhold
• Jordforbindelse
• Ledningsføring
• Komponenternes fastgørelse
• Overensstemmelsesdokumentation
• Ansvar for det ombyggede produkt
• Behov for ny mærkning

Ombygningen bør derfor ikke betragtes som et almindeligt skift af pære, hvis armaturets elektriske opbygning ændres.

Elektrisk installation og faglig vurdering

Retrofit af armaturer kan indebære ændringer af den elektriske konstruktion.

Arbejdet kan blandt andet omfatte:

• Afmontering af forkobling
• Frakobling af transformer
• Ændring af intern ledningsføring
• Tilslutning af driver
• Tilslutning til netspænding
• Bevarelse af jordforbindelse
• Fastgørelse og trækaflastning
• Funktionstest

Arbejdet skal udføres efter producentens anvisninger og gældende regler.

Hvor arbejdet kræver autorisation, skal det udføres af en autoriseret elinstallatørvirksomhed.

Hvilken LED-indsats skal du vælge?

Når du vælger en LED-indsats til retrofit, bør du især kontrollere:

• Armaturets indvendige mål
• Indsatsens diameter
• Indsatsens højde
• Monteringsmetode
• Magnetisk eller mekanisk fastgørelse
• Lumen
• Effekt
• Systemeffektivitet
• Farvetemperatur
• Farvegengivelse
• Lysfordeling
• Afstand til skærmen
• Driver
• Tilslutningsspænding
• Dæmpbarhed
• Flimmerdata
• Temperaturinterval
• Dokumenterede levetidsdata
• Armaturets stand og konstruktion

Vælg ikke indsatsen alene ud fra watt eller armaturets udvendige diameter.

LED-indsatser og retrofit hos DBS lys

Hos DBS lys finder du LED-indsatser til retrofit af udvalgte eksisterende armaturer.

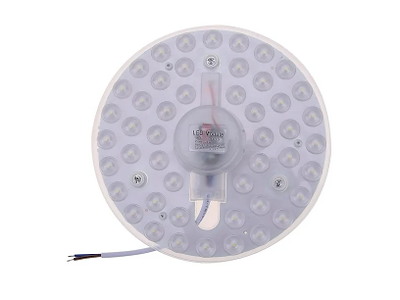

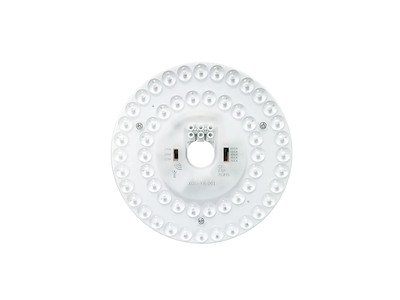

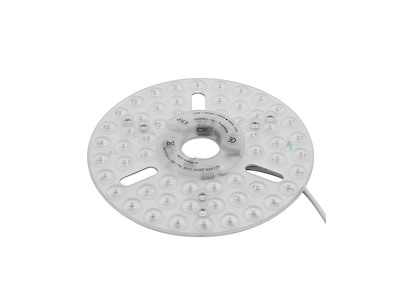

Udvalget kan blandt andet omfatte magnetiske LED-moduler i forskellige størrelser, lumenpakker og farvetemperaturer til plafonder, loftlamper og andre kompatible armaturhuse.

Før du vælger en retrofitindsats, bør du kontrollere armaturets indvendige mål, materialer, stand, varmeforhold og elektriske opbygning. På den måde kan du vurdere, om armaturet kan ombygges forsvarligt, eller om det vil være mere hensigtsmæssigt at udskifte hele armaturet.
