Highbay-armaturer til lagerhaller, produktion og høje lofter

Highbay-armaturer er udviklet til større rum med høj loftshøjde, hvor lyset skal føres ned til gulv, arbejdsområder, maskiner eller lagerreoler.

Hos DBS lys finder du LED Highbay-armaturer med forskellige lumenpakker, spredningsvinkler, kapslingsklasser og muligheder for dæmpning og sensorstyring.

Highbay-armaturer bruges blandt andet i lagerhaller, produktionshaller, logistikcentre, sportshaller og større værksteder.

Når du vælger Highbay, bør du især kontrollere monteringshøjde, lumen, lysfordeling, blænding, temperaturinterval og styringsmuligheder.

Hvad er et Highbay-armatur?

Et Highbay-armatur er et kraftigt loftarmatur, der normalt monteres i større højde end almindelige industriarmaturer.

Armaturet kan være:

• Rundt
• Lineært
• Nedhængt
• Monteret direkte i beslag
• Forsynet med reflektor
• Forsynet med linseoptik
• Dæmpbart
• Kompatibelt med sensor
• Kompatibelt med nødlys

Highbay er ikke en entydig betegnelse for én bestemt konstruktion. Det konkrete produkts anbefalede monteringshøjde og lysdata skal derfor kontrolleres.

Hvor bruges Highbay?

Highbay-armaturer kan blandt andet anvendes i:

• Lagerhaller
• Produktionshaller
• Logistikcentre
• Sportshaller
• Maskinhaller
• Flyhangarer
• Større værksteder
• Terminaler
• Haller med høje reoler
• Store åbne erhvervsområder

Armaturet skal vælges efter både loftshøjde, indretning og arbejdsopgaver.

Vælg Highbay efter monteringshøjde

Monteringshøjden har stor betydning for valg af lumen og optik.

Ved større højde kan der være behov for:

• Højere lumen
• Smallere spredningsvinkel
• Mere målrettet optik
• Større afstand mellem armaturerne
• Særlige sensorer til høj montering

Ved lavere højde kan et meget kraftigt Highbay-armatur give overbelysning eller blænding.

Producentens anbefalede monteringshøjde bør altid kontrolleres.

Lumen og lysniveau

Highbay-armaturer findes med forskellige lumenpakker.

Det nødvendige lysudbytte afhænger blandt andet af:

• Loftshøjde
• Rummets areal
• Arbejdsopgave
• Antal armaturer
• Optik
• Reoler og maskiner
• Overfladernes refleksion
• Det ønskede luxniveau
• Tilsmudsning

Et armatur med højere lumen er ikke automatisk mere egnet.

Lysfordelingen skal passe til det område, der skal belyses.

Spredningsvinkel

Highbay-armaturer kan findes med forskellige spredningsvinkler.

En smal spredningsvinkel kan være relevant ved stor monteringshøjde eller i bestemte lagergange.

En bredere spredningsvinkel kan være relevant i åbne haller eller ved lavere montering.

Valget påvirker:

• Lysfeltets størrelse
• Afstand mellem armaturer
• Luxniveau
• Jævnhed
• Blænding
• Lys på lodrette flader

Highbay til lagerhaller

I lagerhaller skal belysningen ofte fungere mellem høje reoler.

Ved planlægning bør du kontrollere:

• Reolhøjde
• Gangbredde
• Monteringshøjde
• Lys på gulvet
• Lys på hylder og etiketter
• Armaturplacering
• Gangoptik
• Sensorzoner
• Nødlys

En bred standardoptik er ikke nødvendigvis den bedste løsning mellem høje reoler.

Highbay til produktion

I produktionshaller skal belysningen understøtte arbejdsopgaver, sikkerhed og orientering.

Kontrollér blandt andet:

• Luxniveau
• Jævnhed
• Farvegengivelse
• Flimmer
• Blænding
• Maskiners placering
• Skygger
• Temperatur
• Støv og fugt
• Vedligeholdelsesadgang

Generel Highbay-belysning kan i nogle områder skulle suppleres med lokal arbejdsbelysning.

Runde og lineære Highbay-armaturer

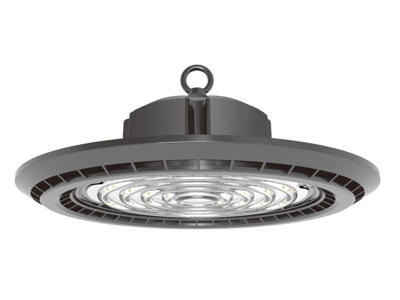

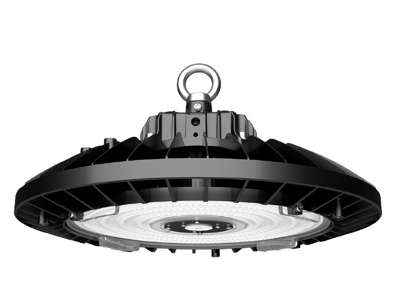

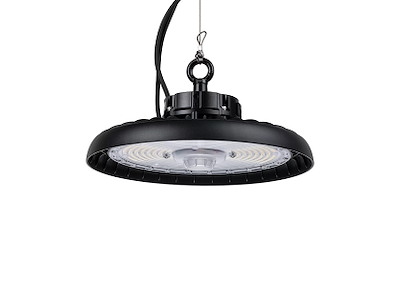

Runde Highbay-armaturer bruges ofte i åbne haller og kan give en symmetrisk lysfordeling.

Lineære Highbay-armaturer kan være relevante over:

• Produktionslinjer
• Lagergange
• Sportsarealer
• Lange arbejdszoner
• Reoler

Armaturets form fortæller ikke alene, hvordan lyset fordeles. Optik og lysdata skal kontrolleres.

Blænding

Highbay-armaturer kan have et meget højt lumenoutput og kan derfor give generende blænding, hvis de placeres forkert.

Blændingen påvirkes blandt andet af:

• Armaturets luminans
• Optik
• Reflektor
• Monteringshøjde
• Synsretning
• Antal armaturer
• Rummets overflader
• Arbejdspladsernes placering

Ved sportshaller og arbejdsområder med opadrettede synsretninger kan blænding være særligt relevant.

Farvetemperatur og farvegengivelse

4000K er et almindeligt valg til lager og produktion.

Farvegengivelsen bør tilpasses arbejdsopgaven.

Ra80 kan være tilstrækkeligt til almindelig lagerdrift, mens højere Ra-værdi kan være relevant ved kvalitetskontrol, farvesortering eller detaljeret montage.

Flimmer og stroboskopisk effekt

I produktionsmiljøer med bevægelige maskindele bør dokumentation for flimmer og stroboskopisk effekt kontrolleres.

Highbay-armaturer er ikke automatisk flimmerfri.

Driverens kvalitet og dæmpningsmetode har stor betydning for lysstabiliteten.

IP- og IK-klasse

Highbay-armaturets IP-klasse skal passe til støv, fugt og rengøringsforhold.

IK-klassen kan være relevant, hvis armaturet risikerer mekanisk påvirkning.

En høj IP-klasse betyder ikke automatisk, at armaturet tåler kemikalier, frost eller høj varme.

Temperaturinterval

Highbay-armaturer kan blive udsat for høje temperaturer tæt på loftet.

Kontrollér:

• Maksimal omgivelsestemperatur
• Minimumstemperatur
• Driverens temperaturdata
• Varmeafledning
• Drift ved fuld effekt
• Eventuelle begrænsninger ved sensor eller nødlys

Temperaturen ved loftet kan være højere end ved gulvet.

Highbay med sensor

Udvalgte Highbay-armaturer kan kombineres med sensorer til høj montering.

Kontrollér:

• Maksimal sensorhøjde
• Registreringsområde
• Registrering af personer og køretøjer
• Efterløbstid
• Dagslysgrænse
• Grundlys
• Følsomhed
• Mulighed for programmering

En almindelig sensor til lav loftshøjde kan ikke nødvendigvis bruges sammen med Highbay.

Dæmpning og styring

Highbay-armaturer kan afhængigt af modellen styres via:

• DALI
• 1-10V
• Casambi
• Sensor
• Dagslysstyring
• Grundlys
• Central bygningsstyring

Armatur, driver, sensor og styringssystem skal være kompatible.

Highbay med nødlys

Udvalgte modeller kan have nødlysfunktion eller kombineres med kompatible nødlyskomponenter.

Kontrollér:

• Nødlumen
• Lysfordeling i nøddrift
• Batteri
• Driftstid
• Temperaturinterval
• Testfunktion
• Dokumentation

Nødlyset skal projekteres efter bygningens konkrete flugtveje og åbne områder.

Montering

Highbay-armaturer kan afhængigt af modellen monteres med:

• Krog
• Wire
• Kæde
• Loftbeslag
• Justerbart beslag
• Skinne
• Pendelrør

Kontrollér armaturets vægt, loftets bæreevne, vibrationer og kompatible beslag.

Lysberegning

En lysberegning kan være relevant til større haller.

Beregningen kan bruges til at fastlægge:

• Antal armaturer
• Lumenpakke
• Optik
• Placering
• Monteringshøjde
• Luxniveau
• Jævnhed
• Blænding
• Sensorzoner
• Systemeffekt

Energieffektivitet og levetid

LED Highbay kan bruge mindre energi end mange ældre armaturer med metalhalogen-, kviksølv- eller andre traditionelle lyskilder.

Den konkrete forskel afhænger af hele installationen.

Levetiden afhænger blandt andet af driver, driftstemperatur, varmeafledning, driftstid og miljø.

Generelle besparelsesprocenter og levetider bør derfor ikke anvendes uden dokumentation.

Hvilket Highbay-armatur skal du vælge?

Ved valg bør du især kontrollere:

• Monteringshøjde
• Lumen
• Effekt
• Systemeffektivitet
• Spredningsvinkel
• Optik
• Farvetemperatur
• Farvegengivelse
• Blænding
• Flimmerdata
• IP- og IK-klasse
• Temperaturinterval
• Sensor
• Dæmpning
• Nødlys
• Monteringsbeslag
• Levetidsdata

Highbay-armaturer hos DBS lys

Hos DBS lys finder du LED Highbay-armaturer til lagerhaller, produktionshaller, logistikcentre og andre professionelle bygninger med stor loftshøjde.

Vælg armatur efter monteringshøjde, lumen, optik og de konkrete forhold i bygningen.
